براکت مفصلی فلزی

در بسیاری از تجهیزات و ماشین‌آلات، اتصال دو قطعه نباید کاملاً ثابت باشد و لازم است یک قطعه نسبت به قطعه دیگر حرکت، چرخش یا تنظیم زاویه داشته باشد.

در این شرایط، براکت مفصلی فلزی می‌تواند به‌عنوان بخشی از مکانیزم اتصال مورد استفاده قرار گیرد.

ساختار این براکت بسته به کاربرد می‌تواند شامل دو یا چند قطعه فلزی، سوراخ محوری، پین، شفت، لولا یا محل نصب قطعات متحرک باشد.

بنابراین برخلاف یک براکت ثابت، طراحی براکت مفصلی باید بر اساس محور حرکت، میزان تنظیم، نوع بار و فضای نصب انجام شود.

کاربردهای براکت مفصلی فلزی

این نوع براکت می‌تواند در پروژه‌های مختلفی استفاده شود:

• ساخت ماشین‌آلات صنعتی
• مکانیزم‌های قابل تنظیم
• پایه‌های متحرک تجهیزات
• بازوهای مکانیکی
• تجهیزات مونتاژی
• دستگاه‌های صنعتی سفارشی
• فریم‌ها و سازه‌های قابل تنظیم
• تجهیزات انتقال و جابه‌جایی
• مکانیزم‌های لولایی
• پایه‌های دارای قابلیت تغییر زاویه
• تجهیزات آزمایشگاهی و نمونه‌سازی
• پروژه‌های رباتیک و مکانیکی
• تجهیزات برق و اتوماسیون صنعتی

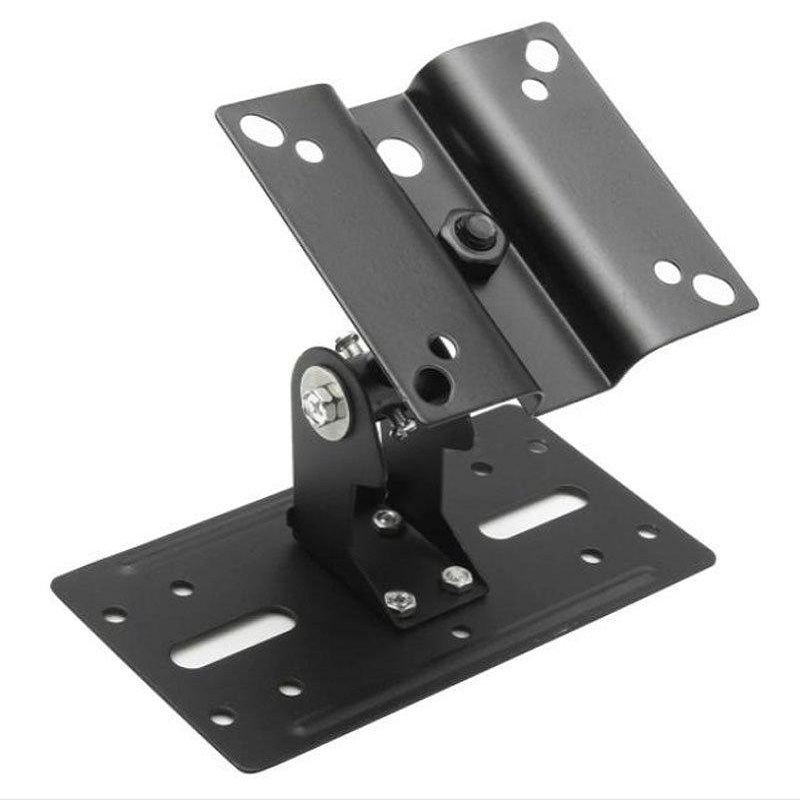

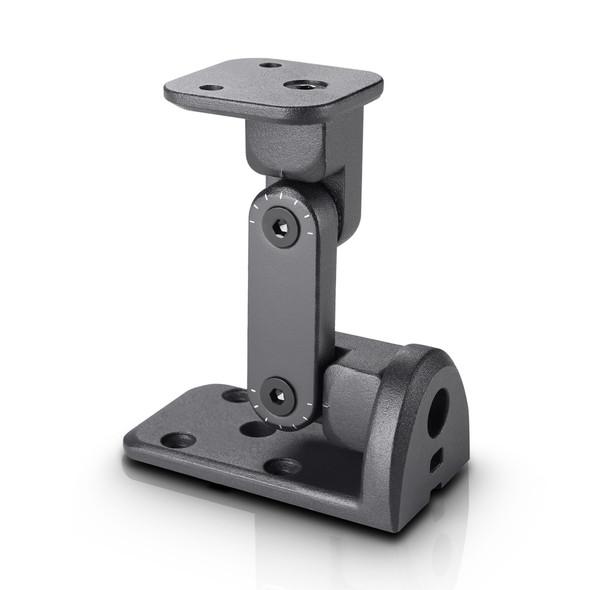

براکت‌های مفصلی در ساخت تجهیزات مکانیکی می‌توانند برای ایجاد حرکت حول یک محور یا تغییر موقعیت یک قطعه استفاده شوند. نمونه‌های تجاری مشابه نیز برای ایجاد اتصال متحرک و تنظیم زاویه در سازه‌ها عرضه می‌شوند.

طراحی براکت مفصلی بر اساس مکانیزم

در براکت مفصلی، فقط شکل ظاهری اهمیت ندارد؛ محل محور و نحوه حرکت قطعات نیز باید در طراحی در نظر گرفته شود.

پارامترهایی مانند موارد زیر قابل تعیین هستند:

• قطر محور یا پین
• فاصله مرکز تا مرکز سوراخ‌ها
• ضخامت صفحات
• فاصله بین صفحات مفصل
• زاویه حرکت
• محدوده تنظیم
• تعداد نقاط اتصال
• نوع اتصال
• محل سوراخ‌های نصب
• نوع لولا یا پین
• نیاز به بوش یا بلبرینگ
• وجود لچکی تقویتی

به همین دلیل این محصول برای پروژه‌هایی که نیاز به براکت اختصاصی و غیر استاندارد دارند، گزینه مناسبی است.

ساخت براکت مفصلی فلزی سفارشی

براکت می‌تواند بر اساس نقشه فنی، مدل سه‌بعدی، نمونه موجود یا حتی ابعاد و اسکچ اولیه طراحی شود.

در صورت نیاز می‌توان قطعات مختلف براکت را به‌صورت جداگانه برش داد و سپس با استفاده از جوشکاری یا اتصالات مکانیکی مونتاژ کرد.

برای پروژه‌های ماشین‌سازی نیز امکان هماهنگ کردن براکت با شاسی، فریم و سایر قطعات دستگاه وجود دارد.

ترکیب برش لیزر، خم‌کاری و CNC

یکی از مزیت‌های ساخت سفارشی این است که بسته به شکل قطعه می‌توان چند فرآیند تولید را با یکدیگر ترکیب کرد.

برای مثال:

برش لیزر فایبر → خم‌کاری → ماشین‌کاری CNC → مونتاژ → جوشکاری → پرداخت → رنگ

برش لیزر برای ایجاد فرم اولیه و سوراخ‌های ورق مناسب است و در صورت نیاز به سوراخ‌های دقیق، نشیمن‌ها یا سطوح ماشین‌کاری‌شده، می‌توان از فرز CNC یا تراش CNC نیز در قسمت‌های مناسب استفاده کرد.

امکان ساخت براکت مفصلی با لچکی تقویتی

در صورتی که محل اتصال تحت بار یا نیرو قرار داشته باشد، می‌توان در طراحی از لچکی یا ورق تقویتی استفاده کرد.

این موضوع به‌خصوص در براکت‌های مورد استفاده در:

• شاسی ماشین‌آلات
• فریم تجهیزات
• بازوهای مکانیکی
• پایه‌های متحرک
• سازه‌های صنعتی

می‌تواند اهمیت داشته باشد.

نوع و ابعاد تقویت‌کننده باید متناسب با طراحی واقعی مجموعه انتخاب شود.

متریال قابل ساخت

براکت مفصلی می‌تواند با توجه به کاربرد از متریال مناسب پروژه تولید شود.

متریال‌های قابل بررسی:

• فولاد
• استیل

انتخاب جنس و ضخامت به شرایط محیطی، نوع کاربرد، میزان بار، روش اتصال و الزامات پروژه بستگی دارد.

جوشکاری براکت مفصلی

در مدل‌هایی که از چند قطعه تشکیل شده‌اند، امکان اتصال قطعات با جوشکاری وجود دارد.

با توجه به جنس و طراحی قطعه می‌توان از:

• جوش CO2 / MIG
• جوش آرگون / TIG

استفاده کرد.

در قسمت‌های دارای محور یا محل حرکت، طراحی باید به‌گونه‌ای باشد که پس از مونتاژ، فضای لازم برای حرکت قطعات حفظ شود.

رنگ و پرداخت نهایی

در صورت نیاز پروژه، براکت پس از تکمیل فرآیند ساخت می‌تواند برای پوشش نهایی آماده شود.

رنگ کوره‌ای الکترواستاتیک یکی از گزینه‌های مناسب برای قطعات فلزی است که علاوه بر ظاهر بهتر، پوشش سطحی یکنواختی ایجاد می‌کند.

رنگ و پرداخت نهایی بر اساس جنس قطعه و شرایط استفاده انتخاب می‌شود.

مشخصات قابل سفارش

فایل مناسب برای سفارش

برای ساخت دقیق، ارسال فایل فنی توصیه می‌شود.

برای قطعات ورقی:

DXF + PDF نقشه فنی

برای مدل سه‌بعدی:

STEP / STP + PDF

فرمت‌های DWG و IGES/IGS نیز در صورت وجود قابل بررسی هستند.

اگر فایل CAD ندارید، می‌توانید تصویر قطعه، اسکچ دستی، ابعاد اصلی یا نمونه فیزیکی را ارائه کنید تا امکان طراحی و ساخت بررسی شود.

مناسب برای ماشین‌سازی و اتوماسیون صنعتی

براکت مفصلی می‌تواند یکی از قطعات مورد استفاده در ساخت ماشین‌آلات سفارشی باشد.

برای مثال، در یک دستگاه ممکن است لازم باشد:

• یک سنسور در زاویه مشخص تنظیم شود؛
• یک بازو قابلیت حرکت داشته باشد؛
• یک پایه نسبت به محور مشخصی بچرخد؛
• یک مجموعه مکانیکی امکان تنظیم موقعیت داشته باشد؛
• یا یک تجهیز در چند وضعیت مختلف قرار بگیرد.

در چنین مواردی می‌توان براکت را متناسب با مکانیزم کلی دستگاه طراحی و تولید کرد.

مزایای براکت مفصلی سفارشی

• امکان طراحی متناسب با مکانیزم
• قابلیت ایجاد حرکت یا چرخش
• امکان تعیین دقیق محل محور
• امکان تغییر زاویه و موقعیت
• قابلیت استفاده از لچکی تقویتی
• امکان ترکیب برش لیزر و CNC
• امکان خم‌کاری قطعات ورقی
• امکان جوشکاری مجموعه
• امکان رنگ کوره‌ای
• مناسب برای ساخت ماشین‌آلات سفارشی
• مناسب برای تولید تکی و تیراژ

مراحل سفارش

۱. ارسال نقشه یا اطلاعات اولیه

ابعاد، تصویر، فایل CAD یا نمونه قطعه ارسال می‌شود.

۲. بررسی ساخت

هندسه قطعه، محل محور، سوراخ‌ها، ضخامت و روش تولید بررسی می‌شود.

۳. انتخاب فرآیند تولید

با توجه به طراحی، برش لیزر، خم‌کاری، CNC، جوشکاری یا ترکیبی از این فرآیندها انتخاب می‌شود.

۴. تولید

قطعات ساخته و در صورت نیاز مونتاژ و جوشکاری می‌شوند.

۵. پرداخت نهایی

در صورت درخواست، قطعه برای رنگ کوره‌ای آماده می‌شود.

سوالات متداول

براکت مفصلی فلزی چیست؟

براکتی است که برای ایجاد یک اتصال متحرک، لولایی یا قابل تنظیم بین دو یا چند قطعه طراحی می‌شود.

آیا براکت مفصلی با ابعاد سفارشی ساخته می‌شود؟

بله. قطر محور، فاصله سوراخ‌ها، ضخامت، ابعاد و سایر مشخصات می‌توانند بر اساس پروژه تعیین شوند.

آیا امکان ساخت براکت مفصلی برای ماشین‌آلات وجود دارد؟

بله. این نوع براکت می‌تواند برای مکانیزم‌های مختلف ماشین‌آلات و تجهیزات صنعتی طراحی و تولید شود.

آیا امکان اضافه کردن لچکی وجود دارد؟

بله. در صورت نیاز می‌توان از ورق‌های تقویتی و لچکی در طراحی استفاده کرد.

آیا برای ساخت براکت مفصلی نیاز به فایل سه‌بعدی است؟

خیر. فایل STEP یا STP کمک زیادی به ساخت می‌کند، اما در صورت نداشتن فایل می‌توان با نقشه دوبعدی، ابعاد، اسکچ یا نمونه قطعه نیز پروژه را بررسی کرد.

آیا براکت مفصلی قابل رنگ‌آمیزی است؟

بله. امکان آماده‌سازی و رنگ کوره‌ای الکترواستاتیک برای قطعات مناسب وجود دارد.

آیا سوراخ‌های محور را می‌توان با CNC ماشین‌کاری کرد؟

در صورت نیاز طراحی، قسمت‌هایی مانند سوراخ محور یا سطوح خاص می‌توانند تحت ماشین‌کاری CNC قرار بگیرند.
