پلیت موتور فلزی صفحهای صنعتی برای نصب و تثبیت موتورهای الکتریکی روی شاسی، فریم یا پایه دستگاه است.این پلیت میتواند دارای سوراخهای نصب، شیارهای تنظیم، بازشوها و محلهای اتصال سفارشی باشد تا نصب موتور و در صورت نیاز تنظیم موقعیت آن نسبت به سایر اجزای دستگاه امکانپذیر شود.پلیت موتور از فولاد یا استیل و مطابق ابعاد و الگوی نصب موردنیاز ساخته میشود و در صورت نیاز میتوان فرآیندهای برش لیزر فایبر، خمکاری، ماشینکاری CNC، جوشکاری و رنگ کورهای را نیز روی آن انجام داد
محصولات مرتبط
در بسیاری از ماشینآلات صنعتی، موتور الکتریکی باید روی یک سطح محکم و دقیق نصب شود تا موقعیت آن نسبت به شاسی و سایر اجزای انتقال قدرت کنترل شود.
پلیت موتور فلزی برای همین منظور طراحی و تولید میشود.
یکی از ویژگیهای مهم این قطعه، امکان ایجاد شیارهای تنظیم است. در برخی ماشینآلات، موتور نباید کاملاً در یک موقعیت ثابت نصب شود و لازم است موقعیت آن برای تنظیم فاصله، همراستایی یا سیستم انتقال قدرت قابل تغییر باشد.
به همین دلیل طراحی پلیت موتور میتواند شامل سوراخهای ثابت یا شیارهای کشیده باشد.
ابعاد، ضخامت، جنس و الگوی سوراخکاری پلیت باید بر اساس مدل موتور، نحوه نصب، شاسی دستگاه و نیروهای واردشده تعیین شود.
کاربردهای پلیت موتور
پلیت موتور فلزی در ساخت و تعمیر انواع تجهیزات و ماشینآلات کاربرد دارد، از جمله:
- نصب موتورهای الکتریکی
- ماشینآلات صنعتی
- شاسی دستگاهها
- پمپها
- گیربکسها
- سیستمهای انتقال قدرت
- نوار نقاله
- کانوایرهای صنعتی
- فن و هواکش صنعتی
- کمپرسورها
- دستگاههای تولیدی
- تجهیزات اتوماسیون صنعتی
- ماشینآلات بستهبندی
- تجهیزات انتقال مواد
- تابلو و تجهیزات مکانیکی جانبی
- پروژههای ساخت ماشینآلات سفارشی

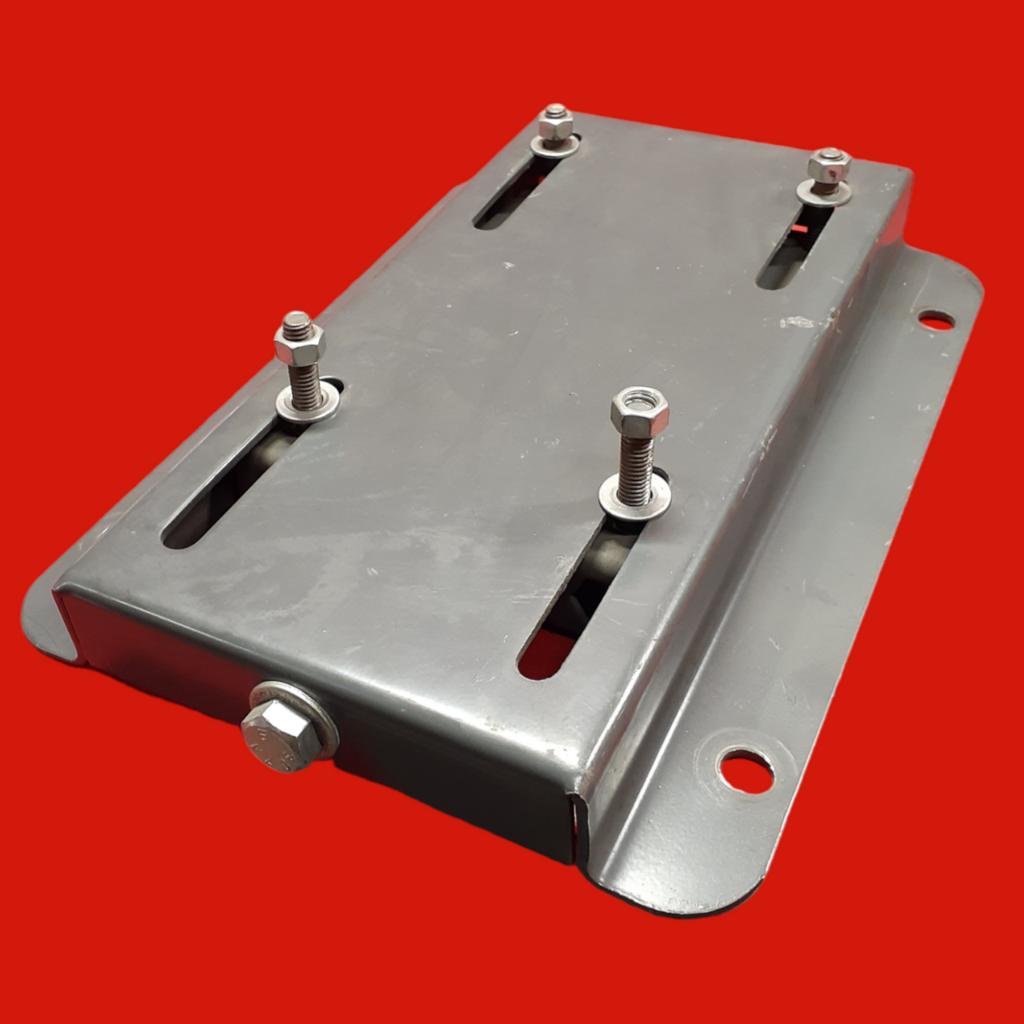

پلیت موتور شیاردار
یکی از مدلهای کاربردی این محصول، پلیت موتور شیاردار است.
در این مدل، به جای سوراخهای کاملاً ثابت، شیارهایی با طول و عرض مشخص روی پلیت ایجاد میشود.
این شیارها میتوانند امکان جابهجایی محدود موتور را فراهم کنند.
این ویژگی در سیستمهایی که نیاز به تنظیم موقعیت موتور دارند اهمیت زیادی دارد؛ برای مثال در برخی سیستمهای انتقال قدرت تسمهای، زنجیری یا کوپلینگی.
ابعاد و طول شیار باید بر اساس طراحی واقعی مجموعه تعیین شود.
ساخت پلیت موتور سفارشی
پلیت موتور را میتوان بر اساس مدل موتور و شاسی دستگاه طراحی و تولید کرد.
موارد قابل سفارش:
- طول پلیت
- عرض پلیت
- ضخامت
- جنس
- تعداد سوراخها
- قطر سوراخها
- فاصله سوراخها
- طول و عرض شیارها
- فاصله شیارها
- محل بازشوها
- محل نصب پیچ
- فرم کلی قطعه
- خمهای موردنیاز
- صفحات تقویتی
- محل اتصال به شاسی

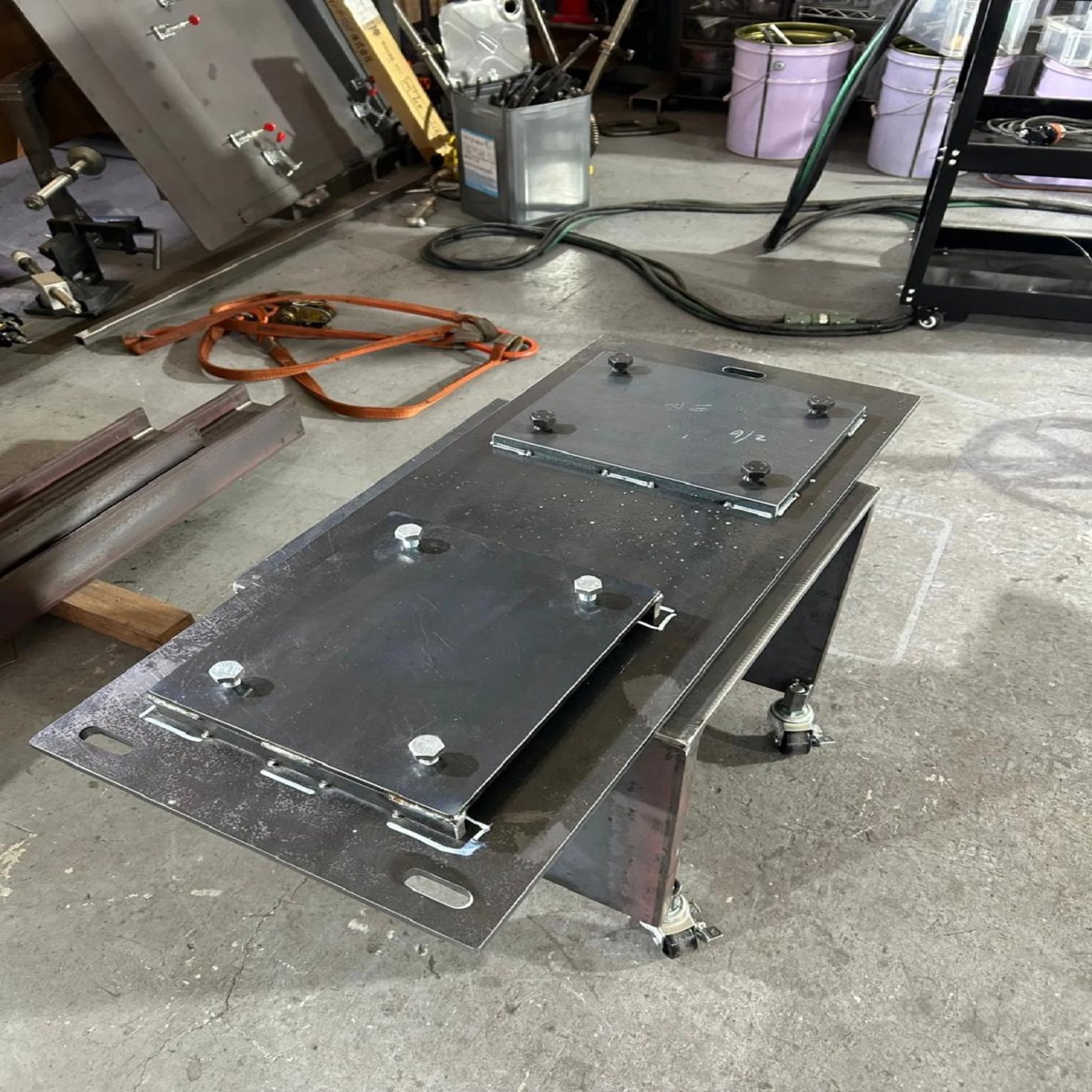

در صورت نیاز، علاوه بر خود پلیت، مجموعه پایه موتور شامل پلیت، صفحات جانبی، تقویتکنندهها و قطعات اتصال نیز قابل ساخت است.
روش ساخت پلیت موتور
برش لیزر فایبر
برش لیزر فایبر برای تولید شکل اصلی پلیت و ایجاد سوراخها و شیارهای مختلف مناسب است.
طرح برش میتواند براساس فایل CAD و نقشه فنی آماده شود.
این روش برای تولید پلیتهایی که دارای تعداد زیادی سوراخ یا شیار هستند، امکان اجرای سریع و تکرارپذیر طرح را فراهم میکند.
ماشینکاری CNC
در صورتی که محلهای نصب موتور به دقت بالاتر یا عملیات ماشینکاری خاص نیاز داشته باشند، میتوان از فرز CNC استفاده کرد.
برای مثال:
- ماشینکاری سطح
- ایجاد سوراخ دقیق
- ایجاد جای پیچ
- ایجاد پله
- ایجاد شیار خاص
- ماشینکاری محل نشیمن
خمکاری
اگر پلیت موتور دارای لبههای خمشده یا فرم تقویتی باشد، امکان خمکاری با پرس برک وجود دارد.
این روش میتواند برای افزایش سختی مجموعه یا ایجاد محل اتصال به شاسی استفاده شود.
جوشکاری
برای ساخت پایه موتور بهصورت یک مجموعه، پلیت میتواند به صفحات جانبی، نبشیها یا تقویتکنندهها جوش شود.
امکان استفاده از:
- جوش CO2/MIG
- جوش آرگون/TIG
وجود دارد.
متریال قابل تولید
پلیت موتور فولادی
گزینهای مناسب برای بسیاری از ماشینآلات صنعتی که استحکام، قابلیت ساخت و هزینه مناسب اهمیت دارد.
پلیت موتور استیل
برای محیطهایی که مقاومت در برابر خوردگی یا شرایط محیطی خاص اهمیت بیشتری دارد.
نوع و ضخامت متریال باید با توجه به وزن موتور، نحوه نصب، ساختار شاسی و نیروهای کاری مجموعه انتخاب شود.
ماشینکاری و دقت محل نصب
در برخی پروژهها، تنها برش لیزری کافی نیست و محل نصب موتور یا سطح پلیت نیاز به ماشینکاری دارد.
در این شرایط میتوان عملیات CNC را بعد از برش انجام داد.
این موضوع مخصوصاً زمانی اهمیت پیدا میکند که پلیت بخشی از یک مجموعه دقیق باشد و موقعیت سوراخها یا سطوح نصب باید مطابق نقشه کنترل شود.
رنگ و پرداخت نهایی
پس از تکمیل ساخت، امکان اجرای رنگ کورهای الکترواستاتیک روی پلیت موتور فولادی وجود دارد.
این پوشش میتواند ظاهر قطعه را بهبود داده و از سطح آن در برابر شرایط محیطی محافظت کند.
در پروژههای صنعتی، رنگ پلیت را میتوان متناسب با رنگ شاسی یا سایر تجهیزات انتخاب کرد.
مزایای پلیت موتور فلزی سفارشی
- مناسب برای نصب موتورهای الکتریکی
- امکان تولید مطابق مدل موتور
- سوراخکاری طبق الگوی نصب
- امکان ایجاد شیار تنظیم
- ساخت از فولاد یا استیل
- برش با لیزر فایبر
- امکان ماشینکاری CNC
- امکان خمکاری
- امکان ساخت مجموعه پایه موتور
- امکان جوشکاری تقویتکنندهها
- قابلیت رنگ کورهای
- مناسب برای نمونهسازی و تولید تیراژ
- قابلیت ساخت طبق نقشه
مشخصات فنی قابل سفارش
| نوع محصول | پلیت موتور فلزی |
| کاربرد | نصب موتور و تجهیزات انتقال قدرت |
| جنس | فولاد / استیل |
| طول | سفارشی |
| عرض | سفارشی |
| ضخامت | طبق نقشه |
| سوراخ نصب | دارد |
| شیار تنظیم | دارد |
| بازشو | در صورت نیاز |
| خمکاری | در صورت نیاز |
| ماشینکاری CNC | در صورت نیاز |
| جوشکاری | CO2 / TIG |
| رنگ کورهای | قابل سفارش |
| ساخت طبق نقشه | دارد |
| تولید نمونه | دارد |
| تولید تیراژ | دارد |
فایل مناسب برای سفارش
برای ساخت دقیق پلیت موتور، بهتر است نقشه نصب موتور نیز همراه فایل قطعه ارسال شود.
فایلهای دوبعدی
DXF / DWG
برای مشخص کردن شکل پلیت، سوراخها، شیارها و مسیر برش مناسب هستند.
فایل سهبعدی
STEP / STP
در صورت وجود خم، فرم سهبعدی یا مجموعه پایه موتور، فایل سهبعدی کاربرد بیشتری دارد.
نقشه PDF
PDF نقشه فنی برای مشخص کردن:
- ابعاد
- ضخامت
- قطر سوراخها
- فاصله سوراخها
- طول شیارها
- تلرانسها
- جنس
- جزئیات نصب
بسیار مفید است.
اگر مدل دقیق موتور مشخص است، ارسال اطلاعات یا نقشه الگوی سوراخهای پایه موتور نیز برای طراحی پلیت اهمیت دارد.
مراحل سفارش پلیت موتور
۱. ارسال مشخصات موتور
مدل موتور، ابعاد پایه و الگوی سوراخهای نصب را ارسال کنید.
۲. ارسال نقشه پلیت
DXF، DWG، STEP یا PDF قابل ارسال است.
۳. بررسی فنی
ابعاد، ضخامت، سوراخها، شیارها و فرآیندهای ساخت بررسی میشوند.
۴. اعلام قیمت
قیمت براساس جنس، ضخامت، ابعاد، تعداد و فرآیندهای موردنیاز اعلام میشود.
۵. ساخت
برش لیزر و در صورت نیاز CNC، خمکاری و جوشکاری انجام میشود.
۶. پرداخت نهایی
در صورت سفارش، رنگ کورهای اجرا میشود.
۷. تحویل
پلیت آماده نصب یا مجموعه پایه موتور تحویل خواهد شد.
سوالات متداول
پلیت موتور فلزی چیست؟
صفحهای فلزی برای نصب و تثبیت موتور روی شاسی یا فریم دستگاه است که میتواند دارای سوراخ و شیارهای نصب باشد.
آیا پلیت موتور برای هر مدل موتور قابل ساخت است؟
بله. با داشتن ابعاد و الگوی سوراخهای پایه موتور میتوان پلیت را متناسب با موتور طراحی کرد.
پلیت موتور شیاردار چه کاربردی دارد؟
شیارها امکان جابهجایی محدود موتور را برای تنظیم موقعیت نسبت به سایر اجزای دستگاه فراهم میکنند.
آیا امکان ساخت پلیت موتور از استیل وجود دارد؟
بله، در صورت مناسب بودن استیل برای شرایط کاری پروژه، امکان تولید آن وجود دارد.
آیا پلیت موتور را میتوان خمکاری کرد؟
بله. در صورت نیاز طراحی، میتوان لبهها یا بخشهایی از پلیت را خمکاری کرد.
آیا امکان ساخت پایه موتور بهصورت کامل وجود دارد؟
بله. علاوه بر پلیت تخت، میتوان مجموعه پایه شامل پلیت، صفحات تقویتی و قطعات جانبی را نیز تولید و مونتاژ کرد.
آیا امکان ماشینکاری CNC وجود دارد؟
بله. در صورت نیاز به ماشینکاری دقیق، فرز CNC قابل استفاده است.
آیا پلیت موتور رنگ کورهای میشود؟
بله، امکان اجرای رنگ کورهای الکترواستاتیک برای قطعات فولادی وجود دارد.
برای سفارش چه اطلاعاتی لازم است؟
ابعاد پلیت، ضخامت، جنس، تعداد قطعات و الگوی سوراخها یا شیارها لازم است. اگر نقشه ندارید، اطلاعات و ابعاد موتور و محل نصب آن را ارسال کنید تا امکان بررسی ساخت وجود داشته باشد
