پلیت اتصال فلزی قطعهای تخت و مقاوم است که برای اتصال دو یا چند قطعه در سازهها، شاسیها، فریمها و ماشینآلات استفاده میشود. این پلیت میتواند با سوراخ، شیار، خم یا جزئیات ماشینکاریشده و مطابق نقشه پروژه تولید شود
محصولات مرتبط
پلیت اتصال فلزی یکی از قطعات پرکاربرد در ساخت شاسی، فریم، تجهیزات صنعتی و سازههای فلزی است. وظیفه این قطعه ایجاد یک سطح اتصال مناسب بین اجزای مختلف مجموعه است.
پلیت اتصال میتواند بهصورت یک صفحه ساده، صفحه سوراخدار، صفحه دارای شیار یا قطعهای با هندسه خاص طراحی شود.
در ساخت ماشینآلات، محل سوراخها و ابعاد پلیت باید با قطعات متصلشونده هماهنگ باشد؛ به همین دلیل امکان تولید سفارشی اهمیت زیادی دارد.
کاربردهای پلیت اتصال فلزی
- اتصال قطعات شاسی
- اتصال فریمهای فلزی
- اتصال پروفیلها
- ساخت ماشینآلات صنعتی
- ساخت تجهیزات تولیدی
- اتصال قطعات سازهای
- صفحات اتصال پیچ و مهرهای
- اتصال پایه تجهیزات
- اتصال قطعات دستگاه
- ساخت فریم تابلوهای صنعتی
- مهاربندی قطعات فلزی
- اتصال قطعات ساختهشده با لیزر
- ساخت مجموعههای فلزی سفارشی

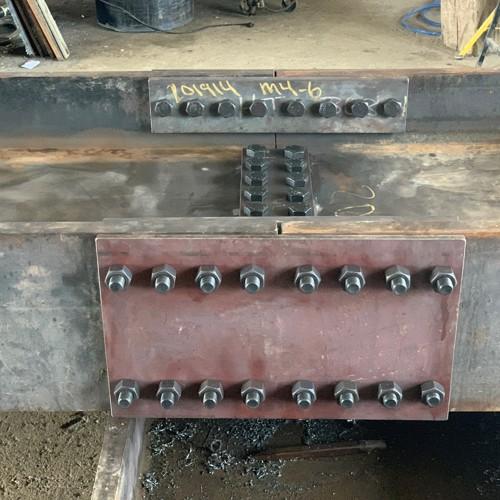

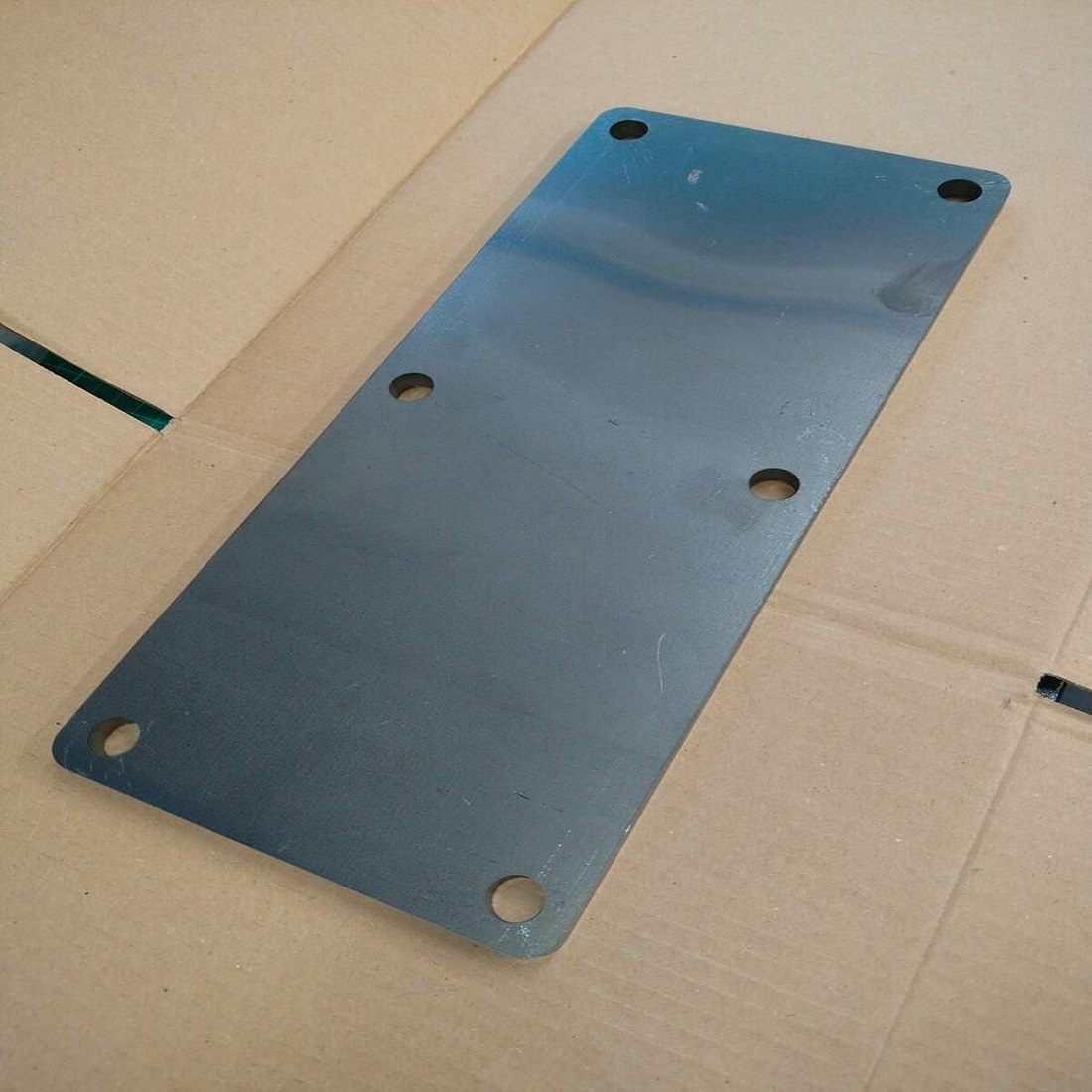

پلیت اتصال سوراخدار
بسیاری از پلیتهای اتصال دارای سوراخهایی برای پیچ و مهره هستند.
در زمان طراحی میتوان موارد زیر را تعیین کرد:
- تعداد سوراخ
- قطر سوراخ
- فاصله سوراخها
- فاصله سوراخ از لبه
- الگوی سوراخها
- شیارهای تنظیم
- محل دقیق نصب
در نتیجه پلیت میتواند دقیقاً با قطعاتی که قرار است به یکدیگر متصل شوند هماهنگ شود.
ساخت پلیت اتصال سفارشی
امکان تولید پلیت اتصال در ابعاد و شکلهای مختلف وجود دارد.
قطعه میتواند بر اساس:
- نقشه فنی
- فایل DXF
- فایل DWG
- فایل STEP
- نمونه قطعه
- ابعاد دستی
بررسی و تولید شود.
اگر پلیت بخشی از یک ماشین یا شاسی باشد، بهتر است ابعاد محل اتصال و قطعات مقابل نیز در اختیار سازنده قرار گیرد.
برش لیزر فایبر
برای ساخت پلیتهای اتصال با شکل و سوراخهای دقیق، برش لیزر فایبر یکی از فرآیندهای اصلی تولید است.
با استفاده از لیزر میتوان فرم خارجی، سوراخها و شیارهای موردنیاز را مطابق فایل طراحی اجرا کرد.
ماشینکاری CNC
در صورتی که پلیت اتصال به دقت بیشتری در بعضی قسمتها نیاز داشته باشد، امکان انجام عملیات تکمیلی با فرز CNC وجود دارد.
این عملیات میتواند شامل:
- سوراخکاری دقیق
- رزوهکاری
- ایجاد نشیمن
- کفتراشی
- شیار دقیق
- ماشینکاری سطوح خاص
باشد.
خمکاری
برخی پلیتهای اتصال بهصورت کاملاً تخت استفاده نمیشوند و دارای زاویه یا لبه هستند.
در این موارد میتوان قطعه را پس از برش توسط دستگاه خم برک خمکاری کرد.
جوشکاری
در صورت نیاز به اتصال دائمی پلیت به فریم یا شاسی، امکان جوشکاری قطعه وجود دارد.
روشهای جوشکاری قابل استفاده، متناسب با جنس و کاربرد، شامل:
- TIG / آرگون
- CO2 / MIG
است.
رنگ و پرداخت
پلیتهای فولادی پس از ساخت میتوانند در صورت نیاز برای رنگ کورهای الکترواستاتیک آماده شوند.
این گزینه برای قطعات مورد استفاده در تجهیزات صنعتی و محیطهای کاری مناسب است.
مزایای پلیت اتصال فلزی
- ساخت طبق نقشه
- تولید در ابعاد سفارشی
- امکان طراحی سوراخ و شیار
- مناسب اتصال پیچ و مهرهای
- امکان استفاده از فولاد و استیل
- برش با لیزر فایبر
- امکان ماشینکاری CNC
- امکان خمکاری
- امکان جوشکاری
- امکان رنگ کورهای
- مناسب شاسی و فریم ماشینآلات
- مناسب ساخت تجهیزات صنعتی
- امکان تولید نمونه و تیراژ
مشخصات فنی قابل سفارش
| نوع قطعه | پلیت اتصال فلزی |
| جنس | فولاد، استیل و متریال مناسب پروژه |
| طول | سفارشی |
| عرض | سفارشی |
| ضخامت | سفارشی |
| تعداد سوراخ | سفارشی |
| قطر سوراخ | سفارشی |
| الگوی سوراخ | سفارشی |
| شیار | قابل سفارش |
| خمکاری | قابل انجام |
| CNC | قابل انجام |
| جوشکاری | قابل انجام |
| رنگ | کورهای الکترواستاتیک |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
| کاربرد | شاسی، فریم، ماشینآلات و تجهیزات |
فایل مناسب برای سفارش
برای پلیت اتصال دوبعدی، DXF یکی از بهترین فرمتها برای برش لیزر است.
فرمتهای مناسب:
- DXF
- DWG
- PDF نقشه فنی
- STEP / STP
- تصویر اندازهگذاریشده
در قطعاتی که خمکاری یا ماشینکاری دارند، بهتر است PDF نقشه فنی نیز همراه فایل ارسال شود.
مراحل سفارش
- ارسال نقشه یا مشخصات قطعه
- مشخص کردن جنس و ضخامت
- تعیین تعداد قطعات
- بررسی سوراخها و محل اتصال
- برآورد هزینه
- برش و تولید
- انجام CNC، خم یا جوشکاری در صورت نیاز
- رنگ و پرداخت در صورت سفارش
- کنترل و تحویل
سوالات متداول
پلیت اتصال فلزی چیست؟
صفحهای فلزی است که برای اتصال دو یا چند قطعه در شاسی، فریم، سازه یا ماشینآلات استفاده میشود.
آیا پلیت اتصال را میتوان سوراخدار تولید کرد؟
بله. تعداد، قطر و محل سوراخها میتواند مطابق نقشه و محل نصب تعیین شود.
آیا پلیت اتصال سفارشی تولید میشود؟
بله. شکل، ابعاد، ضخامت، سوراخها و شیارها میتوانند بر اساس نیاز پروژه طراحی و تولید شوند.
آیا پلیت اتصال برای شاسی ماشینآلات مناسب است؟
بله. این قطعات در ساخت و اتصال شاسی و فریم ماشینآلات کاربرد زیادی دارند.
آیا پلیت اتصال استیل هم ساخته میشود؟
بله، در صورت مناسب بودن جنس برای کاربرد پروژه، امکان ساخت از استیل وجود دارد.
آیا امکان خمکاری پلیت اتصال وجود دارد؟
بله. در صورت نیاز، قطعه میتواند پس از برش خمکاری شود.
آیا امکان رنگ کورهای وجود دارد؟
بله. پلیتهای فولادی مناسب را میتوان با رنگ کورهای الکترواستاتیک پوشش داد.
برای سفارش چه فایلی ارسال کنم؟
برای قطعه دوبعدی DXF یا DWG مناسب است. PDF دارای ابعاد نیز برای کنترل مشخصات بسیار مفید است.
