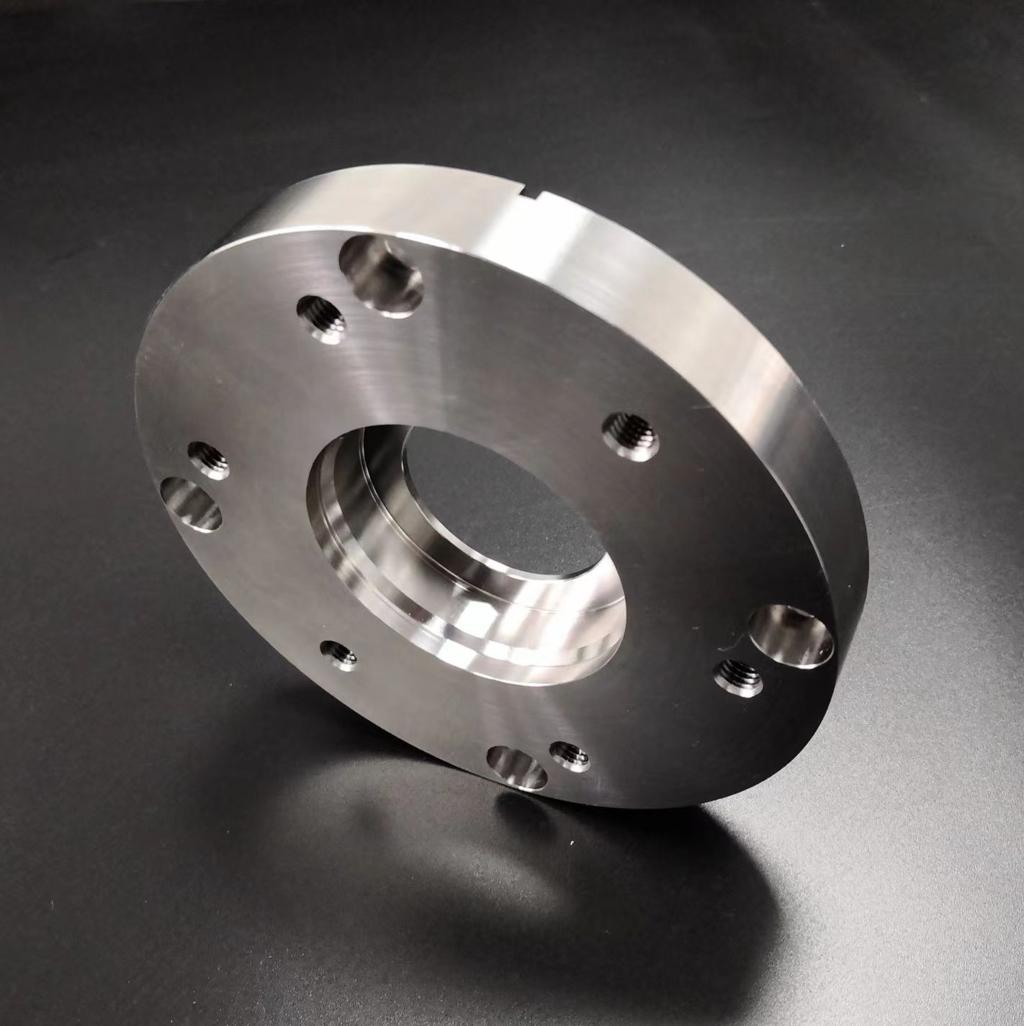

فلنج سفارشی فلزی برای پروژههایی تولید میشود که ابعاد، الگوی سوراخکاری، شکل، ضخامت یا جزئیات اتصال آنها با فلنجهای آماده بازار مطابقت ندارد. امکان ساخت فلنج از فولاد و استیل بر اساس نقشه فنی، فایل CAD، نمونه موجود یا ابعاد اعلامشده مشتری وجود دارد
محصولات مرتبط
همه فلنجها الزاماً دارای ابعاد استاندارد و قابل تهیه از بازار نیستند.
در بسیاری از پروژههای صنعتی، تعمیرات ماشینآلات و ساخت تجهیزات، قطعهای موردنیاز است که دارای قطر، ضخامت، سوراخکاری یا هندسه اختصاصی باشد.
در این شرایط، استفاده از فلنج سفارشی میتواند راهکار مناسبی باشد.
فلنج سفارشی بر اساس مشخصات واقعی مجموعه طراحی و تولید میشود. این مشخصات میتواند از طریق نقشه مهندسی، فایل سهبعدی، فایل دوبعدی، نمونه فلنج قدیمی، عکس و اندازهگیری قطعه در اختیار سازنده قرار گیرد.
فرآیند تولید نیز میتواند بر اساس هندسه و دقت موردنیاز شامل برش لیزر فایبر، ماشینکاری CNC و در صورت نیاز تراشکاری CNC باشد.
چرا به فلنج سفارشی نیاز داریم؟
دلایل مختلفی ممکن است باعث شود فلنج آماده مناسب پروژه نباشد:
- ابعاد اختصاصی دستگاه
- قدیمی بودن تجهیزات
- نبود فلنج موردنظر در بازار
- تغییر طراحی ماشینآلات
- تفاوت الگوی سوراخکاری
- نیاز به قطر داخلی خاص
- نیاز به ضخامت متفاوت
- نیاز به پله یا نشیمن اختصاصی
- اتصال دو قطعه با استانداردهای متفاوت
- ساخت ماشینآلات سفارشی
- تعمیر تجهیزات صنعتی
- تولید قطعات جایگزین
در چنین شرایطی، فلنج میتواند از ابتدا مطابق نیاز پروژه طراحی و ساخته شود.
انواع فلنج سفارشی قابل ساخت
بر اساس طراحی پروژه، امکان ساخت مدلهای مختلفی از فلنج سفارشی وجود دارد، از جمله:
- فلنج گرد سفارشی
- فلنج مربعی سفارشی
- فلنج مستطیلی
- فلنج پمپ
- فلنج موتور
- فلنج گیربکس
- فلنج اتصال لوله
- فلنج آداپتور
- فلنج تبدیل
- فلنج دارای پله
- فلنج دارای شیار
- فلنج سوراخدار
- فلنج مخصوص ماشینآلات
- فلنج مخصوص تجهیزات صنعتی
شکل و ابعاد قطعه میتواند مطابق نقشه پروژه تعیین شود.
ساخت فلنج طبق نقشه
اگر نقشه فنی فلنج را در اختیار دارید، میتوان تولید قطعه را بر اساس همان نقشه بررسی کرد.
نقشه بهتر است شامل اطلاعاتی مانند:
- ابعاد اصلی
- قطرها
- ضخامت
- تعداد سوراخها
- قطر سوراخها
- موقعیت سوراخها
- تلرانسهای موردنیاز
- جنس
- نوع سطح
- جزئیات ماشینکاری
باشد.
در صورتی که قطعه دارای بخشهای ماشینکاریشده باشد، ارائه نقشه دقیقتر باعث میشود مشخصات موردنیاز تولید بهتر مشخص شود.
ساخت فلنج طبق نمونه
اگر نقشه ندارید، جای نگرانی نیست.
در بسیاری از پروژههای تعمیراتی، فلنج قدیمی یا نمونه اصلی در اختیار مشتری است.
در این حالت میتوان اطلاعات موردنیاز را از طریق:
- نمونه فیزیکی
- عکس قطعه
- اندازهگیری ابعاد
- قطر سوراخها
- فاصله سوراخها
- ضخامت
- قطر داخلی و خارجی
برای بررسی ساخت استفاده کرد.
برای قطعات حساس، بهتر است اندازهگیری با دقت مناسب انجام شده و در صورت امکان نقشه قطعه تهیه شود.
ساخت فلنج سفارشی با برش لیزر
برش لیزر فایبر یکی از فرآیندهای مناسب برای تولید اولیه بسیاری از فلنجهای سفارشی ورقی است.
با استفاده از لیزر میتوان شکل خارجی قطعه و سوراخهای موردنیاز را طبق فایل دوبعدی تولید کرد.
این روش بهخصوص برای:
- نمونهسازی
- سفارشهای کمتعداد
- قطعات سفارشی
- الگوهای سوراخکاری خاص
- تولید تیراژی
کاربرد دارد.
در صورت نیاز به عملیات تکمیلی، قطعه پس از برش میتواند وارد مرحله ماشینکاری شود.
ماشینکاری CNC فلنج سفارشی
برخی فلنجها فقط یک صفحه برشخورده نیستند و دارای جزئیات دقیقتری هستند.
برای مثال:
- پله
- نشیمن
- شیار
- سطح آببندی
- سوراخ دقیق
- قطر داخلی دقیق
- سطح استوانهای
در این موارد میتوان عملیات ماشینکاری CNC را به فرآیند تولید اضافه کرد.
تراش CNC برای فلنج
اگر فلنج دارای هندسه کاملاً یا عمدتاً دایرهای باشد، بخشی از عملیات تکمیلی آن میتواند با تراش CNC انجام شود.
این روش میتواند برای مواردی مانند:
- اصلاح قطر داخلی
- تکمیل قطر خارجی
- ایجاد پله
- ماشینکاری سطوح دایرهای
- ایجاد نشیمنهای استوانهای
مورد استفاده قرار گیرد.
متریال فلنج سفارشی
انتخاب متریال باید بر اساس شرایط کاری و مشخصات فنی پروژه انجام شود.
متریالهای قابل ساخت شامل:
فولاد
مناسب برای بسیاری از کاربردهای عمومی و صنعتی.
استیل
مناسب پروژههایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد.
در صورت نیاز به متریال خاص، امکان بررسی آن بر اساس مشخصات پروژه وجود دارد.
نکته مهم: برای کاربردهای تحت فشار یا شرایط کاری حساس، جنس، استاندارد، کلاس فشاری و الزامات فنی باید پیش از تولید بهصورت دقیق مشخص شوند.
ابعاد قابل سفارشیسازی
تقریباً تمام ابعاد اصلی فلنج میتوانند بر اساس طراحی پروژه تعیین شوند، از جمله:
- قطر خارجی
- قطر داخلی
- ضخامت
- قطر سوراخ مرکزی
- تعداد سوراخها
- قطر سوراخها
- PCD
- فاصله سوراخها
- موقعیت زاویهای سوراخها
- پله
- شیار
- نشیمن
- سطح اتصال
- فرم هندسی
فلنج سفارشی برای پمپ
یکی از کاربردهای مهم ساخت سفارشی، تولید فلنج برای پمپهایی است که فلنج آماده آنها در دسترس نیست یا نیاز به قطعهای با ابعاد متفاوت دارند.
میتوان فلنج را بر اساس:
- مدل پمپ
- محل ورودی
- محل خروجی
- قطر لوله
- الگوی پیچها
- ابعاد محل اتصال
طراحی و تولید کرد.
فلنج سفارشی برای موتور و گیربکس
در ساخت ماشینآلات صنعتی، گاهی لازم است موتور، گیربکس و شاسی با یکدیگر هماهنگ شوند.
در این شرایط میتوان فلنج آداپتور را با توجه به الگوی اتصال دو طرف طراحی کرد.
موارد قابل تعیین عبارتاند از:
- محل پیچهای موتور
- محل پیچهای گیربکس
- قطر مرکز
- محل عبور شفت
- ضخامت
- فاصله دو سطح اتصال
- نشیمن و پله
فلنج سفارشی برای ماشینآلات صنعتی
فلنجهای سفارشی میتوانند در ساخت ماشینآلات و خطوط تولید نیز مورد استفاده قرار گیرند.
برای مثال:
- دستگاههای تولیدی
- نوار نقاله
- تجهیزات انتقال قدرت
- دستگاههای بستهبندی
- ماشینآلات اتوماسیون
- تجهیزات دوار
- شاسی و سازههای صنعتی
- مجموعههای موتور و گیربکس
این قابلیت باعث میشود فلنج متناسب با طراحی کلی دستگاه تولید شود، نه اینکه طراحی دستگاه صرفاً بر اساس یک فلنج آماده محدود شود.
جوشکاری و ساخت مجموعه
در برخی پروژهها فلنج بهتنهایی مورد استفاده قرار نمیگیرد و بخشی از یک مجموعه مکانیکی است.
در صورت نیاز میتوان فرآیند تولید را با جوشکاری تکمیل کرد.
روشهای جوشکاری قابل استفاده بسته به جنس و طراحی شامل:
- جوشکاری TIG / آرگون
- جوشکاری CO2 / MIG
است.
رنگ و پوشش فلنج
برای فلنجهای فولادی، در صورت نیاز میتوان عملیات تکمیلی مانند رنگ کورهای الکترواستاتیک را انجام داد.
گزینههای قابل ارائه:
- رنگ کورهای الکترواستاتیک
- آمادهسازی سطح
- پرداخت
- بدون رنگ
- آماده برای مونتاژ
- آماده برای ماشینکاری بعدی
قسمتهای حساس به ابعاد یا آببندی باید مطابق طراحی در فرآیند پوششدهی در نظر گرفته شوند.
مزایای ساخت فلنج سفارشی
- تولید دقیق مطابق طراحی پروژه
- امکان ساخت از روی نمونه
- امکان ساخت طبق فایل CAD
- امکان تولید فولادی و استیل
- مناسب تعمیر تجهیزات قدیمی
- مناسب ساخت ماشینآلات
- امکان ایجاد سوراخکاری اختصاصی
- امکان ترکیب لیزر و CNC
- امکان ماشینکاری سطوح و نشیمن
- امکان تولید تکقطعه
- امکان تولید تیراژی
- امکان اجرای رنگ و پرداخت
مشخصات فنی قابل سفارش
| نوع محصول | فلنج سفارشی فلزی |
| شکل | گرد، مربع، مستطیل یا طبق نقشه |
| قطر خارجی | سفارشی |
| قطر داخلی | سفارشی |
| ضخامت | سفارشی |
| تعداد سوراخ | سفارشی |
| قطر سوراخ | سفارشی |
| PCD | قابل تعیین |
| محل سوراخها | مطابق نقشه |
| سطح اتصال | مطابق طراحی |
| پله | قابل اجرا |
| شیار | قابل اجرا |
| نشیمن | قابل ماشینکاری |
| متریال | فولاد و استیل |
| برش اولیه | لیزر فایبر |
| ماشینکاری | CNC |
| تراشکاری | CNC در صورت نیاز |
| جوشکاری | TIG / CO2 در صورت نیاز |
| رنگ | کورهای الکترواستاتیک در صورت سفارش |
| تیراژ | تکقطعه و تیراژی |
فایل مناسب برای سفارش
برای فلنجهای دوبعدی
- DXF
- DWG
- PDF نقشه فنی
برای فلنجهای سهبعدی
- STEP / STP
- IGES / IGS
بهترین حالت برای قطعات پیچیده
STEP/STP + نقشه PDF اندازهگذاریشده
این ترکیب اطلاعات هندسی سهبعدی و جزئیات فنی موردنیاز تولید را بهتر منتقل میکند.
اگر فایل CAD ندارید، میتوانید عکس، نمونه و ابعاد قطعه را ارسال کنید.
برای سفارش فلنج سفارشی چه اطلاعاتی لازم است؟
برای شروع سفارش، یکی از این موارد کافی است:
۱. نقشه فنی
یا
۲. فایل CAD
یا
۳. نمونه قطعه
یا
۴. عکس به همراه ابعاد
اطلاعات تکمیلی مفید:
- جنس موردنظر
- ضخامت
- قطر داخلی
- قطر خارجی
- تعداد سوراخها
- قطر سوراخها
- PCD
- کاربرد قطعه
- تعداد موردنیاز
- نوع ماشین یا تجهیزی که فلنج روی آن نصب میشود
مراحل سفارش فلنج سفارشی
مرحله ۱ — ارسال اطلاعات
نقشه، فایل، عکس یا نمونه قطعه ارسال میشود.
مرحله ۲ — بررسی طراحی
ابعاد، جنس، ضخامت، سوراخکاری و جزئیات ماشینکاری بررسی میشود.
مرحله ۳ — تعیین فرآیند تولید
بر اساس طراحی، روش مناسب تولید انتخاب میشود.
مرحله ۴ — برش و تولید اولیه
در صورت مناسب بودن، شکل اولیه قطعه با لیزر فایبر تولید میشود.
مرحله ۵ — ماشینکاری
در صورت نیاز، عملیات CNC یا تراشکاری برای تکمیل قطعه انجام میشود.
مرحله ۶ — عملیات تکمیلی
در صورت سفارش، جوشکاری، پرداخت یا رنگ انجام میشود.
مرحله ۷ — کنترل نهایی
ابعاد و مشخصات اصلی با اطلاعات تأییدشده سفارش مقایسه میشود.
مرحله ۸ — تحویل
قطعه آماده تحویل یا ارسال خواهد بود.
سوالات متداول
فلنج سفارشی چیست؟
فلنجی است که برخلاف قطعه آماده استاندارد، بر اساس ابعاد، شکل، سوراخکاری یا کاربرد اختصاصی یک پروژه تولید میشود.
آیا فلنج سفارشی را از روی نمونه میسازید؟
بله. نمونه، عکس و اندازهگیریهای قطعه میتوانند مبنای بررسی طراحی و ساخت باشند.
آیا بدون نقشه میتوان فلنج سفارش داد؟
بله. در صورت نداشتن نقشه، میتوانید عکس، نمونه یا ابعاد قطعه را ارائه کنید.
آیا فلنج سفارشی فولادی تولید میشود؟
بله، امکان ساخت فلنج سفارشی از انواع فولاد مناسب پروژه وجود دارد.
آیا فلنج سفارشی استیل هم تولید میشود؟
بله، فلنجهای سفارشی استیل نیز قابل ساخت هستند.
آیا امکان ساخت فلنج پمپ سفارشی وجود دارد؟
بله. فلنج را میتوان بر اساس ابعاد محل اتصال و الگوی سوراخهای پمپ طراحی کرد.
آیا فلنج موتور و گیربکس هم میسازید؟
بله. امکان ساخت فلنج آداپتور برای اتصال موتور، گیربکس و مجموعههای مکانیکی وجود دارد.
آیا فلنج سفارشی با لیزر ساخته میشود؟
بله. در بسیاری از قطعات ورقی، شکل اولیه فلنج با لیزر فایبر برش داده میشود و در صورت نیاز با CNC تکمیل میشود.
آیا امکان ماشینکاری فلنج وجود دارد؟
بله. قسمتهایی مانند سوراخ مرکزی، پله، شیار، نشیمن و سطوح موردنیاز قابل ماشینکاری هستند.
چه فرمتی برای سفارش بهتر است؟
برای فلنج ساده، DXF یا DWG به همراه PDF مناسب است. برای قطعات پیچیدهتر، STEP/STP به همراه نقشه PDF گزینه بهتری است.
آیا یک عدد فلنج هم ساخته میشود؟
بله، امکان بررسی سفارش تکقطعه و همچنین تولید تیراژی وجود دارد.
آیا فلنج سفارشی رنگ کورهای میشود؟
برای فلنجهای فولادی، در صورت سفارش امکان اجرای رنگ کورهای الکترواستاتیک وجود دارد.
آیا فلنجهای غیر دایرهای هم قابل ساخت هستند؟
بله. در صورت داشتن طراحی مناسب، فلنجهای مربع، مستطیل و فرمهای اختصاصی نیز قابل بررسی و تولید هستند.
