فلنج گرد فلزی

فلنج گرد فلزی یک قطعه دایره‌ای شکل است که برای ایجاد یک اتصال قابل باز و مونتاژ بین دو بخش از یک سیستم مورد استفاده قرار می‌گیرد.

این نوع فلنج در سیستم‌های لوله‌کشی، تجهیزات انتقال سیال، پمپ‌ها، شیرآلات، مخازن، ماشین‌آلات و بسیاری از تجهیزات صنعتی کاربرد دارد.

ساختار کلی فلنج گرد معمولاً شامل یک بدنه دایره‌ای، سوراخ مرکزی و تعدادی سوراخ پیرامونی برای پیچ و مهره است. بسته به نوع طراحی، ممکن است سطح فلنج دارای فیس تخت، فیس برجسته، شیار، پله یا سایر جزئیات ماشین‌کاری باشد.

ابعاد فلنج‌های استاندارد به مواردی مانند سایز اسمی لوله، کلاس فشاری و نوع استاندارد بستگی دارد؛ بنابراین برای تولید فلنج استاندارد، اعلام استاندارد و کلاس موردنظر اهمیت زیادی دارد.

کاربردهای فلنج گرد

فلنج گرد در تجهیزات و پروژه‌های مختلف مورد استفاده قرار می‌گیرد، از جمله:

• اتصال لوله‌های صنعتی
• اتصال پمپ به لوله
• اتصال شیرآلات
• سیستم‌های آبرسانی
• خطوط انتقال سیالات
• تجهیزات تأسیساتی
• ماشین‌آلات صنعتی
• مخازن و تجهیزات فرآیندی
• سیستم‌های خنک‌کننده
• تجهیزات انتقال مواد
• خطوط تولید
• تجهیزات نفت و گاز و پتروشیمی، در صورت رعایت مشخصات فنی پروژه
• ساخت تجهیزات سفارشی
• تعمیر و بازسازی قطعات صنعتی

انواع فلنج گرد قابل ساخت

فلنج گرد فقط به یک مدل محدود نمی‌شود و بر اساس نوع اتصال و طراحی می‌توان انواع مختلفی از آن را تولید کرد.

از جمله:

• فلنج گرد ساده
• فلنج گرد سوراخ‌دار
• فلنج اسلیپ‌آن
• فلنج گرد سفارشی
• فلنج با سطح تخت
• فلنج با سطح برجسته
• فلنج دارای پله
• فلنج دارای شیار
• فلنج آداپتور
• فلنج مخصوص پمپ
• فلنج مخصوص تجهیزات صنعتی

در مدل‌های استاندارد، ابعاد سوراخ‌ها، قطر خارجی، ضخامت و سایر پارامترها باید مطابق استاندارد انتخاب شوند.

ساخت فلنج گرد سفارشی

یکی از مزیت‌های ساخت سفارشی این است که فلنج الزاماً محدود به ابعاد یک مدل آماده بازار نیست.

امکان تعیین موارد زیر بر اساس نقشه وجود دارد:

• قطر خارجی
• قطر داخلی
• ضخامت
• تعداد سوراخ‌ها
• قطر سوراخ‌ها
• قطر دایره پیچ‌ها یا PCD
• موقعیت سوراخ‌ها
• نوع سطح اتصال
• پله
• شیار
• محل نشیمن
• قطر محل عبور شفت
• جنس فلنج

این قابلیت برای تعمیر تجهیزات قدیمی، ساخت ماشین‌آلات، نمونه‌سازی و قطعاتی که ابعاد اختصاصی دارند بسیار کاربردی است.

فلنج گرد استاندارد

در صورتی که فلنج مطابق استاندارد سفارش داده شود، باید استاندارد و مشخصات دقیق آن قبل از تولید مشخص شود.

برای مثال، ASME B16.5 ابعاد فلنج‌ها و اتصالات فلنجی را برای سایزهای مشخص و کلاس‌های فشاری مختلف پوشش می‌دهد.

بنابراین برای سفارش فلنج استاندارد بهتر است اطلاعاتی مانند موارد زیر ارائه شود:

• استاندارد
• NPS یا DN
• کلاس فشاری
• نوع فلنج
• نوع Face
• متریال
• تعداد و مشخصات سوراخ‌ها

نکته: نباید صرفاً بر اساس قطر خارجی فلنج، یک قطعه را استاندارد تلقی کرد؛ مشخصات سوراخ‌کاری، ضخامت، قطر داخلی و سایر ابعاد نیز باید با استاندارد موردنظر تطبیق داشته باشند.

روش ساخت فلنج گرد

۱. برش لیزر فایبر

برای بسیاری از فلنج‌های ساخته‌شده از ورق، می‌توان شکل خارجی، سوراخ مرکزی و سوراخ‌های پیچ را در مرحله اولیه با برش لیزر فایبر ایجاد کرد.

این روش برای تولید قطعات سفارشی و تیراژهای مختلف مناسب است.

۲. ماشین‌کاری CNC

در صورتی که فلنج دارای سطوح دقیق، پله، شیار یا نشیمن باشد، عملیات CNC می‌تواند برای تکمیل قطعه انجام شود.

۳. تراش CNC

برای فلنج‌هایی که دارای هندسه دایره‌ای دقیق یا سطوح استوانه‌ای و نشیمن‌های خاص هستند، تراش CNC نیز می‌تواند در فرآیند تولید استفاده شود.

۴. پرداخت نهایی

بسته به کاربرد، قطعه می‌تواند بدون پوشش، ماشین‌کاری‌شده یا با عملیات پرداخت و رنگ تحویل شود.

متریال قابل ساخت

فلنج گرد را می‌توان متناسب با کاربرد از متریال‌های مختلف تولید کرد.

متریال‌های قابل ارائه:

• فولاد کربنی
• فولاد ساختمانی
• استیل
• سایر متریال‌ها در صورت بررسی فنی پروژه

انتخاب متریال مناسب باید با توجه به نوع سیال، فشار، دما، شرایط محیطی، خوردگی و الزامات پروژه انجام شود.

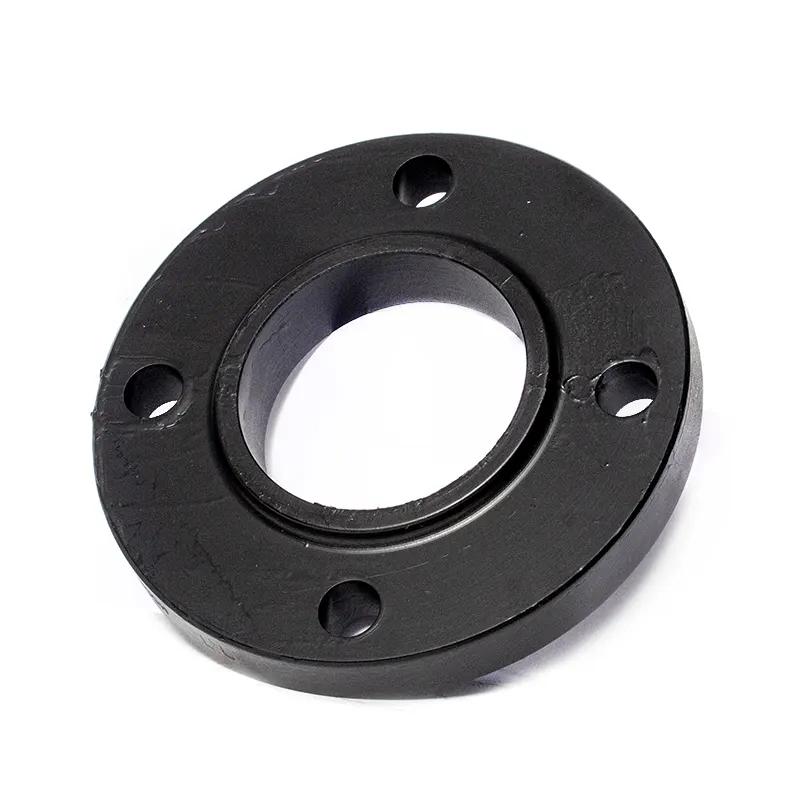

فلنج گرد فولادی

فلنج‌های فولادی برای بسیاری از کاربردهای عمومی و صنعتی گزینه مناسبی هستند.

کاربردهای متداول آن‌ها شامل:

• سیستم‌های آب
• خطوط لوله صنعتی
• تجهیزات مکانیکی
• شاسی و ماشین‌آلات
• سیستم‌های انتقال سیال
• پروژه‌های ساخت و تعمیرات صنعتی

در صورت نیاز، فلنج فولادی می‌تواند پس از ساخت تحت عملیات رنگ و پوشش قرار گیرد.

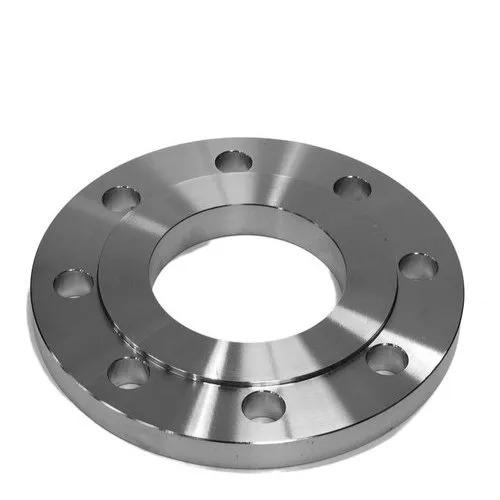

فلنج گرد استیل

برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌توان فلنج گرد را از استیل تولید کرد.

فلنج استیل می‌تواند در کاربردهایی مانند:

• تجهیزات صنایع غذایی
• سیستم‌های آب و سیالات
• محیط‌های مرطوب
• تجهیزات صنعتی
• صنایع شیمیایی
• ماشین‌آلات و تجهیزات خاص

مورد استفاده قرار گیرد.

نوع دقیق آلیاژ استیل باید بر اساس شرایط کاری و الزامات پروژه انتخاب شود.

سوراخ‌کاری فلنج گرد

الگوی سوراخ‌کاری یکی از مهم‌ترین قسمت‌های فلنج است.

پارامترهای قابل تعیین عبارت‌اند از:

• تعداد سوراخ
• قطر سوراخ
• قطر دایره پیچ‌ها
• فاصله سوراخ‌ها
• موقعیت زاویه‌ای سوراخ‌ها
• نوع سوراخ در صورت نیاز

در فلنج‌های استاندارد، این مشخصات باید مطابق جدول استاندارد مربوطه باشند. برای نمونه، جداول ASME B16.5 پارامترهایی مانند قطر فلنج، ضخامت، قطر دایره پیچ‌ها، تعداد سوراخ و قطر سوراخ را مشخص می‌کنند.

ماشین‌کاری فلنج گرد

در پروژه‌هایی که دقت بیشتری موردنیاز است، می‌توان قسمت‌های مختلف فلنج را پس از برش اولیه ماشین‌کاری کرد.

موارد قابل ماشین‌کاری:

• سوراخ مرکزی
• سطح تماس
• پله
• شیار
• نشیمن
• سوراخ‌های دقیق
• سطوح دایره‌ای

ترکیب برش لیزر فایبر + ماشین‌کاری CNC باعث می‌شود امکان ساخت قطعاتی با هندسه اولیه سریع و عملیات تکمیلی دقیق‌تر فراهم شود.

سطح فلنج و آب‌بندی

بسته به طراحی، فلنج می‌تواند دارای سطح اتصال مناسب برای استفاده با واشر یا گسکت باشد.

نوع سطح موردنیاز باید هنگام سفارش مشخص شود؛ برای مثال:

• سطح تخت
• Raised Face
• شیار یا فرم اختصاصی
• سطح ماشین‌کاری‌شده

انتخاب Face و روش آب‌بندی باید با سیستم موردنظر هماهنگ باشد.

رنگ و پوشش

برای فلنج‌های فولادی امکان اجرای پوشش‌های مختلف وجود دارد.

از جمله:

• رنگ کوره‌ای الکترواستاتیک
• آماده‌سازی سطح
• پرداخت سطح
• بدون رنگ
• آماده برای ماشین‌کاری یا مونتاژ

در صورت وجود سطوح حساس به ابعاد یا آب‌بندی، محل‌های ماشین‌کاری‌شده باید در فرآیند رنگ و پوشش مطابق طراحی محافظت شوند.

مزایای فلنج گرد سفارشی

• امکان ساخت طبق نقشه
• امکان تولید بر اساس نمونه
• قابلیت ساخت فولادی و استیل
• امکان برش لیزر فایبر
• امکان ماشین‌کاری CNC
• امکان تراش CNC
• قابلیت ایجاد الگوی سوراخ‌کاری اختصاصی
• مناسب ساخت ماشین‌آلات
• مناسب تعمیر تجهیزات صنعتی
• مناسب تولید نمونه
• قابلیت تولید تک‌قطعه و تیراژی
• امکان اجرای رنگ کوره‌ای

مشخصات فنی قابل سفارش

چه اطلاعاتی برای سفارش لازم است؟

اگر فلنج استاندارد می‌خواهید:

• استاندارد
• سایز DN/NPS
• کلاس فشاری
• نوع فلنج
• نوع Face
• متریال
• تعداد موردنیاز

را اعلام کنید.

اگر فلنج سفارشی است:

• قطر خارجی
• قطر داخلی
• ضخامت
• تعداد سوراخ
• قطر سوراخ
• PCD
• کاربرد قطعه
• جنس موردنظر

را ارسال کنید.

اگر نمونه موجود دارید، عکس و ابعاد نمونه نیز برای بررسی اولیه قابل استفاده است.

فایل مناسب برای سفارش

فایل دوبعدی

• DXF
• DWG
• PDF نقشه فنی

فایل سه‌بعدی

• STEP / STP
• IGES / IGS

برای فلنج ساده دوبعدی، DXF + PDF اندازه‌گذاری‌شده گزینه بسیار مناسبی است.

اگر فلنج دارای پله، شیار، نشیمن یا هندسه سه‌بعدی باشد، بهتر است STEP/STP + PDF نقشه ارسال شود.

مراحل سفارش

مرحله ۱ — ارسال نقشه یا ابعاد

فایل CAD، نقشه، عکس نمونه یا ابعاد موردنظر را ارسال کنید.

مرحله ۲ — بررسی فنی

ابعاد، جنس، ضخامت، سوراخ‌کاری و نوع فرآیند تولید بررسی می‌شود.

مرحله ۳ — انتخاب روش ساخت

با توجه به طراحی، برش لیزر، CNC یا ترکیبی از این روش‌ها انتخاب می‌شود.

مرحله ۴ — تولید

قطعه طبق مشخصات تأییدشده ساخته می‌شود.

مرحله ۵ — عملیات تکمیلی

در صورت نیاز، ماشین‌کاری، پرداخت و رنگ انجام خواهد شد.

مرحله ۶ — کنترل و تحویل

قطعه نهایی بررسی شده و برای تحویل آماده می‌شود.

سوالات متداول

فلنج گرد فلزی چیست؟

قطعه‌ای دایره‌ای‌شکل است که برای ایجاد اتصال بین لوله‌ها، تجهیزات یا بخش‌های مختلف یک سیستم صنعتی استفاده می‌شود.

آیا فلنج گرد را می‌توان سفارشی ساخت؟

بله. قطر، ضخامت، سوراخ‌ها، PCD، سوراخ مرکزی و سایر جزئیات می‌توانند طبق نقشه یا نمونه ساخته شوند.

فلنج گرد فولادی تولید می‌کنید؟

بله، امکان ساخت فلنج گرد فولادی برای کاربردهای مختلف صنعتی وجود دارد.

فلنج گرد استیل هم قابل ساخت است؟

بله. امکان ساخت فلنج گرد از استیل نیز وجود دارد.

آیا فلنج گرد استاندارد هم تولید می‌شود؟

بله، در صورت مشخص بودن استاندارد، سایز، کلاس فشاری، نوع فلنج و متریال، امکان بررسی و ساخت مطابق مشخصات پروژه وجود دارد.

آیا فلنج گرد با لیزر ساخته می‌شود؟

برای قطعاتی که از ورق تولید می‌شوند، شکل اولیه و سوراخ‌کاری را می‌توان با برش لیزر فایبر انجام داد و در صورت نیاز قطعه را با CNC تکمیل کرد.

آیا امکان ماشین‌کاری فلنج وجود دارد؟

بله. سوراخ مرکزی، سطوح، پله، شیار و قسمت‌های موردنیاز را می‌توان طبق طراحی ماشین‌کاری کرد.

آیا فلنج بدون نقشه هم ساخته می‌شود؟

بله. می‌توانید عکس، نمونه یا ابعاد قطعه را ارسال کنید تا امکان ساخت بررسی شود.

آیا امکان ساخت فلنج در تعداد کم وجود دارد؟

بله، امکان بررسی سفارش تک‌قطعه و همچنین تولید تیراژی وجود دارد.

آیا فلنج گرد رنگ کوره‌ای می‌شود؟

برای فلنج‌های فولادی، در صورت نیاز امکان اجرای رنگ کوره‌ای الکترواستاتیک وجود دارد.
