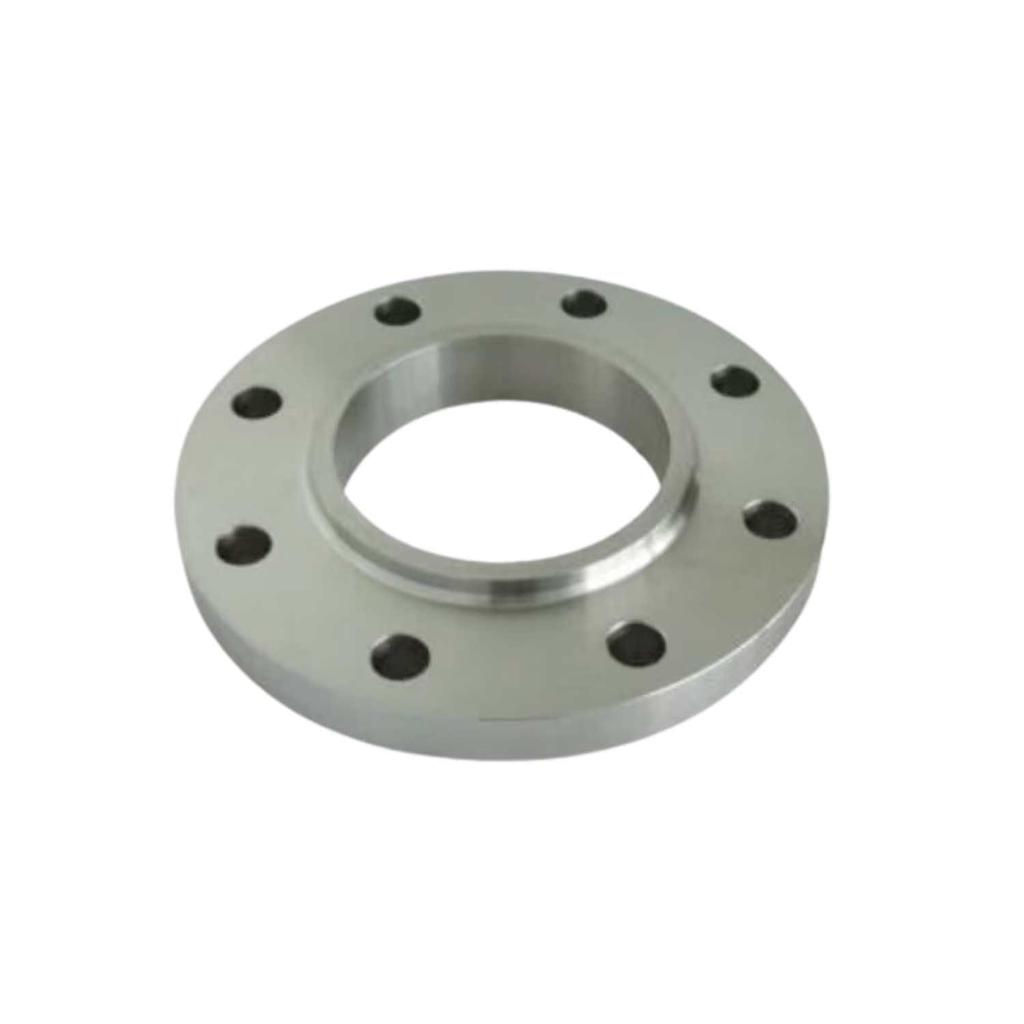

فلنج پمپ فلزی

فلنج پمپ یکی از قطعات مهم در سیستم‌های انتقال سیال است که برای اتصال پمپ به لوله، شیرآلات، تجهیزات جانبی یا بخش‌های دیگر سیستم مورد استفاده قرار می‌گیرد.

در بسیاری از تجهیزات، محل اتصال پمپ دارای ابعاد، قطر و الگوی سوراخ‌کاری مشخصی است. بنابراین استفاده از یک فلنج نامتناسب می‌تواند باعث مشکلاتی در زمان نصب، هم‌راستایی یا آب‌بندی مجموعه شود.

به همین دلیل در پروژه‌های صنعتی، تعمیراتی و ساخت ماشین‌آلات، گاهی نیاز است فلنج دقیقاً بر اساس مدل پمپ، ابعاد محل اتصال یا نمونه موجود تولید شود.

فلنج پمپ سفارشی را می‌توان مطابق نقشه یا اندازه‌های اعلام‌شده تولید کرد و در صورت نیاز، عملیات ماشین‌کاری برای دستیابی به هندسه و سطوح موردنیاز نیز انجام داد.

کاربردهای فلنج پمپ

فلنج‌های پمپ در تجهیزات و سیستم‌های مختلفی کاربرد دارند، از جمله:

• پمپ‌های آب
• پمپ‌های صنعتی
• پمپ‌های سانتریفیوژ
• سیستم‌های آبرسانی
• تجهیزات انتقال سیالات
• سیستم‌های لوله‌کشی صنعتی
• تجهیزات تأسیسات
• سیستم‌های گردش آب
• تجهیزات خنک‌کننده
• خطوط تولید
• ماشین‌آلات صنعتی
• اتصال پمپ به لوله
• اتصال پمپ به شیرآلات
• پروژه‌های تعمیر و بازسازی پمپ
• ساخت تجهیزات و ماشین‌آلات سفارشی

فلنج مکش و فلنج خروجی پمپ

پمپ‌ها معمولاً دارای محل‌های اتصال متفاوتی در قسمت ورودی و خروجی هستند.

بنابراین در طراحی فلنج باید مشخص شود قطعه برای کدام قسمت از سیستم در نظر گرفته شده است.

فلنج ورودی یا مکش

فلنج قسمت مکش برای اتصال مسیر ورودی سیال به پمپ استفاده می‌شود.

فلنج خروجی

فلنج خروجی برای اتصال مسیر خروجی پمپ به لوله یا تجهیزات بعدی سیستم استفاده می‌شود.

ابعاد این دو فلنج ممکن است با یکدیگر متفاوت باشد؛ بنابراین بهتر است هنگام سفارش، محل استفاده فلنج و مشخصات پمپ به‌طور دقیق اعلام شود.

ساخت فلنج پمپ سفارشی

امکان ساخت فلنج پمپ بر اساس ابعاد و طراحی موردنیاز وجود دارد.

مواردی که می‌توان در طراحی سفارشی تعیین کرد:

• قطر خارجی فلنج
• قطر داخلی
• ضخامت
• قطر سوراخ مرکزی
• تعداد سوراخ‌های اتصال
• قطر سوراخ‌ها
• فاصله سوراخ‌ها
• قطر دایره پیچ‌ها یا PCD
• شکل و هندسه فلنج
• محل قرارگیری سوراخ‌ها
• شیارها
• پله‌ها
• محل نشیمن
• نوع سطح اتصال
• جنس فلنج

این قابلیت برای زمانی که فلنج اصلی آسیب دیده، مدل قدیمی است یا قطعه استاندارد موردنظر در بازار موجود نیست بسیار کاربردی است.

روش ساخت فلنج پمپ

تولید فلنج پمپ می‌تواند با ترکیبی از فرآیندهای مختلف انجام شود.

۱. برش لیزر فایبر

در مرحله اولیه، شکل خارجی و سوراخ‌های موردنیاز می‌توانند با دستگاه برش لیزر فایبر روی ورق ایجاد شوند.

این روش برای تولید سریع قطعات و ایجاد الگوهای مختلف سوراخ‌کاری مناسب است.

۲. ماشین‌کاری CNC

اگر فلنج نیاز به دقت بیشتر در محل اتصال، سوراخ مرکزی، پله یا سطح خاص داشته باشد، عملیات ماشین‌کاری CNC می‌تواند بعد از برش انجام شود.

۳. تراش CNC

برای قسمت‌های دایره‌ای و سطوح استوانه‌ای یا نشیمن‌های خاص، تراش CNC نیز می‌تواند در فرآیند تولید مورد استفاده قرار گیرد.

۴. کنترل ابعادی

پس از تولید، ابعاد اصلی مانند قطرها، ضخامت، محل سوراخ‌ها و هندسه کلی قطعه باید مطابق نقشه یا مشخصات تأییدشده بررسی شود.

متریال فلنج پمپ

با توجه به نوع کاربرد، فلنج پمپ می‌تواند از متریال مناسب پروژه تولید شود.

متریال‌های قابل ساخت شامل:

• فولاد کربنی
• فولاد ساختمانی
• استیل
• سایر متریال‌ها در صورت امکان فنی و بررسی پروژه

انتخاب جنس مناسب به عواملی مانند نوع سیال، شرایط محیطی، دما، فشار کاری، خوردگی و طراحی سیستم بستگی دارد.

فلنج پمپ استیل

در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌توان فلنج پمپ را از استیل تولید کرد.

فلنج استیل می‌تواند برای برخی کاربردهای:

• صنایع غذایی
• صنایع شیمیایی
• سیستم‌های آب
• تجهیزات صنعتی
• محیط‌های مرطوب
• تجهیزات با نیاز به مقاومت بیشتر در برابر خوردگی

مورد استفاده قرار گیرد.

نوع دقیق آلیاژ استیل باید بر اساس شرایط کاری پروژه تعیین شود.

ماشین‌کاری سطح فلنج

در برخی فلنج‌های پمپ، صرفاً برش ورق کافی نیست و قسمت‌هایی از قطعه باید ماشین‌کاری شوند.

برای مثال:

• بزرگ‌کردن دقیق سوراخ مرکزی
• ایجاد پله
• ایجاد نشیمن
• اصلاح سطح تماس
• ایجاد شیار
• تکمیل سوراخ‌ها
• ماشین‌کاری قسمت‌های دایره‌ای

در این شرایط، ترکیب برش لیزر + ماشین‌کاری CNC می‌تواند راهکار مناسبی برای تولید قطعه باشد.

آب‌بندی محل اتصال

فلنج پمپ معمولاً در کنار تجهیزات آب‌بندی مانند واشر یا گسکت مورد استفاده قرار می‌گیرد.

بنابراین هنگام طراحی فلنج باید محل و ابعاد سطح اتصال و آب‌بندی متناسب با مجموعه در نظر گرفته شود.

اگر فلنج برای یک پمپ مشخص تولید می‌شود، ارسال عکس، مدل پمپ یا نقشه محل اتصال می‌تواند به تعیین دقیق‌تر ابعاد کمک کند.

رنگ و پرداخت سطح

فلنج‌های فولادی را می‌توان در صورت نیاز با رنگ و پوشش مناسب تکمیل کرد.

گزینه‌های قابل ارائه:

• رنگ کوره‌ای الکترواستاتیک
• آماده‌سازی سطح
• پرداخت سطح
• بدون رنگ
• آماده برای ماشین‌کاری یا مونتاژ

در صورت وجود سطوح دقیق ماشین‌کاری‌شده، بهتر است قسمت‌های حساس طبق نقشه در فرآیند پرداخت و رنگ در نظر گرفته شوند.

مزایای فلنج پمپ سفارشی

• امکان ساخت مطابق نمونه
• امکان تولید طبق نقشه
• مناسب برای پمپ‌های مختلف
• امکان تعیین دقیق الگوی سوراخ‌کاری
• قابلیت ساخت فلنج ورودی و خروجی
• امکان ترکیب برش لیزر و CNC
• امکان تولید فولادی و استیل
• مناسب تعمیر و بازسازی تجهیزات
• مناسب ساخت ماشین‌آلات صنعتی
• امکان تولید تک‌قطعه و تیراژی
• امکان ایجاد پله و نشیمن ماشین‌کاری‌شده

مشخصات فنی قابل سفارش

برای سفارش فلنج پمپ چه اطلاعاتی لازم است؟

اگر نقشه فنی دارید، بهترین گزینه ارسال نقشه PDF به همراه فایل CAD است.

اگر نقشه ندارید، می‌توانید اطلاعات زیر را ارسال کنید:

• نام یا مدل پمپ
• عکس پمپ
• عکس فلنج موجود
• قطر لوله
• قطر خارجی فلنج
• قطر داخلی
• ضخامت
• تعداد سوراخ‌ها
• قطر سوراخ‌ها
• فاصله سوراخ‌ها
• فاصله مرکز سوراخ‌ها
• محل استفاده فلنج
• جنس موردنظر

در صورت داشتن فلنج قدیمی یا آسیب‌دیده، عکس و اندازه‌گیری قطعه نیز می‌تواند برای بررسی اولیه مفید باشد.

فایل مناسب برای سفارش

فایل‌های دوبعدی

• DXF
• DWG
• PDF نقشه فنی

فایل‌های سه‌بعدی

• STEP / STP
• IGES / IGS

برای فلنج‌هایی که علاوه بر شکل دوبعدی دارای پله، نشیمن، شیار یا عملیات ماشین‌کاری هستند، ارسال فایل سه‌بعدی STEP به همراه نقشه PDF بسیار مناسب است.

مراحل سفارش

مرحله ۱: ارسال مشخصات

نقشه، فایل CAD، عکس یا ابعاد فلنج را ارسال کنید.

مرحله ۲: بررسی فنی

ابعاد، متریال، ضخامت، سوراخ‌کاری و عملیات موردنیاز بررسی می‌شود.

مرحله ۳: تعیین فرآیند تولید

بر اساس طراحی قطعه، روش مناسب شامل برش لیزر، CNC یا تراش CNC مشخص می‌شود.

مرحله ۴: تولید

فلنج طبق مشخصات تأییدشده ساخته می‌شود.

مرحله ۵: ماشین‌کاری و پرداخت

در صورت نیاز، عملیات تکمیلی مانند ماشین‌کاری، پرداخت و رنگ انجام می‌شود.

مرحله ۶: کنترل و تحویل

قطعه پس از بررسی نهایی آماده تحویل خواهد بود.

سوالات متداول

فلنج پمپ چه کاربردی دارد؟

فلنج پمپ برای ایجاد اتصال بین پمپ و لوله یا سایر تجهیزات سیستم انتقال سیال استفاده می‌شود.

آیا فلنج پمپ را می‌توان از روی نمونه ساخت؟

بله. در صورت وجود نمونه، می‌توان ابعاد آن را بررسی کرده و امکان ساخت قطعه مشابه را ارزیابی کرد.

آیا فلنج پمپ آب هم تولید می‌شود؟

بله، امکان ساخت فلنج برای انواع کاربردهای پمپاژ آب و تجهیزات مرتبط وجود دارد.

آیا فلنج پمپ استیل هم ساخته می‌شود؟

بله، امکان تولید فلنج پمپ از استیل وجود دارد و نوع آلیاژ بر اساس شرایط پروژه انتخاب می‌شود.

آیا سوراخ‌های فلنج پمپ سفارشی هستند؟

بله. تعداد، قطر و موقعیت سوراخ‌ها می‌توانند مطابق نقشه یا نمونه تعیین شوند.

آیا فلنج پمپ را با لیزر تولید می‌کنید؟

بله، شکل اولیه فلنج و بسیاری از سوراخ‌ها را می‌توان با برش لیزر فایبر تولید کرد و در صورت نیاز عملیات CNC نیز انجام داد.

آیا امکان ماشین‌کاری فلنج پمپ وجود دارد؟

بله. برای ایجاد سوراخ‌های دقیق، پله، نشیمن، شیار یا تکمیل سطوح می‌توان عملیات ماشین‌کاری انجام داد.

آیا فلنج ورودی و خروجی پمپ قابل ساخت است؟

بله، در صورت ارائه ابعاد محل اتصال، امکان ساخت فلنج متناسب با قسمت ورودی یا خروجی پمپ وجود دارد.

اگر نقشه فلنج را نداشته باشم چه کار کنم؟

می‌توانید عکس، مدل پمپ، نمونه فلنج و اندازه‌های اصلی را ارسال کنید تا امکان ساخت و اطلاعات موردنیاز بررسی شود.

آیا فلنج پمپ برای تعمیر پمپ‌های قدیمی قابل ساخت است؟

بله. ساخت سفارشی یکی از کاربردهای مهم این قطعه است، مخصوصاً زمانی که فلنج اصلی آسیب دیده یا تهیه نمونه آماده آن دشوار باشد.
