اسپیسر سفارشی فلزی

در بسیاری از ماشین‌آلات و تجهیزات صنعتی، فاصله بین دو قطعه باید دقیقاً مطابق طراحی مجموعه باشد. حتی اختلاف چند دهم میلی‌متر در برخی مونتاژها می‌تواند روی موقعیت قطعات، لقی، هم‌محوری یا نحوه قرارگیری اجزا تأثیر بگذارد.

در چنین شرایطی، ساخت یک اسپیسر با اندازه استاندارد ممکن است پاسخگوی نیاز پروژه نباشد. اسپیسر سفارشی فلزی برای همین نوع کاربردها طراحی و تولید می‌شود.

بر اساس نقشه می‌توان اسپیسر را با طول‌های مختلف، قطرهای متفاوت، سوراخ مرکزی، رزوه داخلی یا خارجی، شانه، فلنج، پله و سایر جزئیات موردنیاز تولید کرد.

هدف در این محصول، صرفاً ساخت یک فاصله‌دهنده ساده نیست؛ بلکه تولید قطعه‌ای است که از نظر ابعادی با محل نصب و سایر اجزای مجموعه هماهنگ باشد.

چه اسپیسرهای سفارشی قابل ساخت هستند؟

بسته به طراحی پروژه، امکان ساخت مدل‌های مختلف وجود دارد:

• اسپیسر استوانه‌ای سفارشی

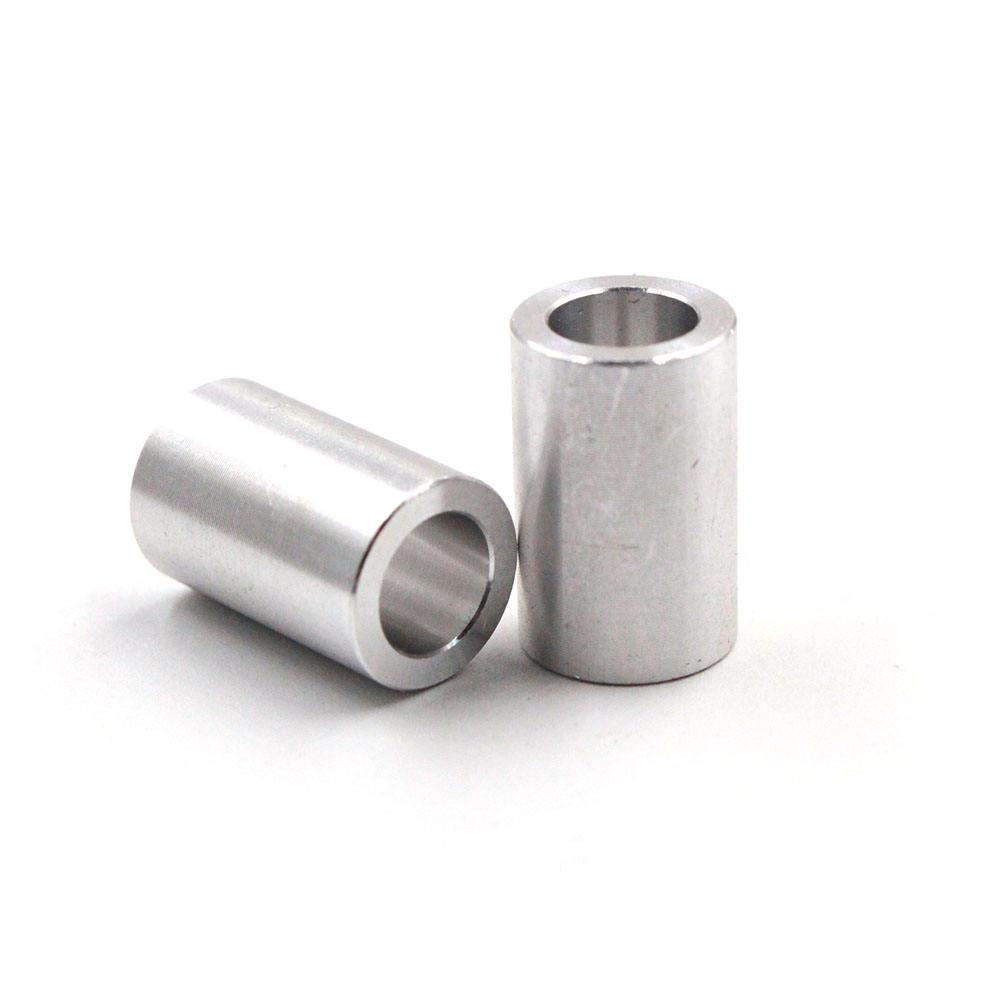

• اسپیسر لوله‌ای سفارشی

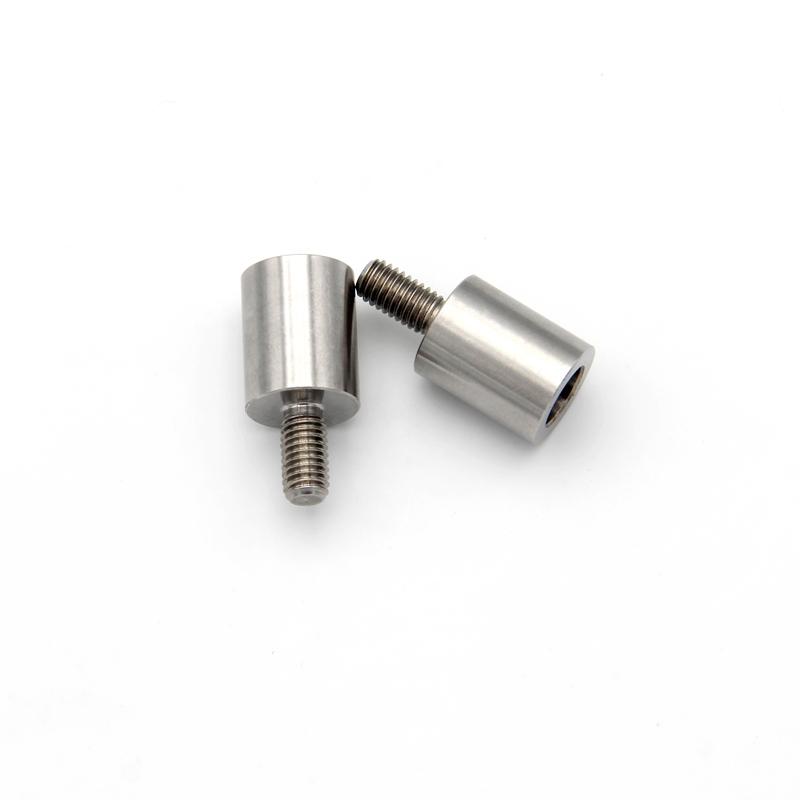

• اسپیسر رزوه‌دار
• اسپیسر شانه‌دار
• اسپیسر فلنج‌دار
• اسپیسر چندقطری
• اسپیسر دارای شیار
• اسپیسر دارای سوراخ جانبی
• اسپیسر توپر
• اسپیسر توخالی
• اسپیسر بلند
• اسپیسر کوتاه
• اسپیسر آلومینیومی سفارشی
• اسپیسر استیل سفارشی
• اسپیسر فولادی سفارشی

کاربردهای اسپیسر سفارشی فلزی

این قطعه در پروژه‌های مختلف ساخت و تعمیر تجهیزات قابل استفاده است، از جمله:

• ساخت ماشین‌آلات صنعتی
• مونتاژ تجهیزات مکانیکی
• ساخت شاسی و فریم
• فاصله‌گذاری صفحات
• موقعیت‌دهی قطعات
• تنظیم فاصله بین اجزای مکانیکی
• کنترل لقی در مجموعه‌ها
• نصب قطعات روی شاسی
• مجموعه‌های دارای محور و شفت
• تجهیزات انتقال حرکت
• ساخت قطعات جایگزین
• تعمیر و بازسازی ماشین‌آلات
• تولید قطعات خاص طبق نقشه

ساخت اسپیسر سفارشی با CNC

تراش CNC

برای قطعات استوانه‌ای، تراش CNC روش اصلی تولید بسیاری از اسپیسرهای سفارشی است.

بر اساس نقشه می‌توان موارد زیر را ایجاد کرد:

• قطر خارجی
• قطر داخلی
• طول قطعه
• سوراخ مرکزی
• پله و شانه
• رزوه داخلی
• رزوه خارجی
• شیار
• پخ
• شعاع لبه

فرز CNC

در صورتی که قطعه دارای ویژگی‌هایی مانند:

• سوراخ جانبی
• قسمت تخت
• شیار خاص
• برش جانبی
• فرم غیرمدور

باشد، می‌توان از فرز CNC برای تکمیل قطعه استفاده کرد.

ترکیب چند فرآیند

برخی اسپیسرهای سفارشی ممکن است به بیش از یک عملیات ساخت نیاز داشته باشند. در این شرایط می‌توان فرآیند تراشکاری و فرزکاری را بر اساس هندسه قطعه ترکیب کرد.

جنس اسپیسر سفارشی

انتخاب جنس بر اساس کاربرد قطعه انجام می‌شود. گزینه‌های رایج شامل:

فولاد

برای بسیاری از قطعات مکانیکی و صنعتی که استحکام و دوام مکانیکی اهمیت دارد.

استیل

برای پروژه‌هایی که ویژگی‌های فولاد زنگ‌نزن و شرایط محیطی خاص مورد توجه است.

آلومینیوم

برای کاربردهایی که وزن پایین‌تر و استفاده از فلز غیرآهنی اهمیت دارد.

برنج و سایر متریال‌ها

در صورت مناسب بودن جنس و قابلیت ماشین‌کاری، امکان بررسی سایر فلزات و آلیاژهای موردنظر پروژه نیز وجود دارد.

مزایای اسپیسر سفارشی فلزی

• ساخت دقیق بر اساس نقشه
• امکان تولید ابعاد غیر استاندارد
• امکان انتخاب جنس متناسب با کاربرد
• قابلیت ایجاد رزوه داخلی و خارجی
• امکان ایجاد شانه و فلنج
• قابلیت تولید اسپیسر توپر یا توخالی
• مناسب برای تعمیرات و قطعات جایگزین
• مناسب برای ساخت ماشین‌آلات
• امکان ساخت نمونه اولیه
• قابلیت تولید تعداد موردنیاز پروژه
• امکان انجام عملیات تراش و فرز CNC

مشخصات فنی قابل سفارش

فایل مناسب برای سفارش

برای ساخت اسپیسر سفارشی، هرچه اطلاعات هندسی و ابعادی کامل‌تر باشد، بررسی و تولید قطعه دقیق‌تر انجام می‌شود.

فایل‌های پیشنهادی

• STEP / STP برای مدل سه‌بعدی
• IGES / IGS برای مدل سه‌بعدی
• فایل CAD سه‌بعدی
• PDF نقشه فنی شامل ابعاد و تلرانس‌ها

برای قطعات ساده، نقشه دوبعدی کامل نیز می‌تواند کافی باشد.

در قطعات تراشکاری‌شده پیچیده، ارسال STEP/STP به همراه PDF نقشه گزینه بسیار مناسبی است.

DXF و DWG بیشتر برای هندسه‌های دوبعدی کاربرد دارند و برای یک قطعه سه‌بعدی تراشکاری‌شده بهتر است به‌تنهایی ارسال نشوند، مگر اینکه تمام اطلاعات لازم برای ساخت در نقشه مشخص شده باشد.

سفارش اسپیسر طبق نقشه چگونه انجام می‌شود؟

1. ارسال نقشه، فایل سه‌بعدی یا نمونه قطعه
2. بررسی هندسه و ابعاد
3. بررسی جنس پیشنهادی
4. بررسی تلرانس‌ها و رزوه‌ها
5. تعیین روش مناسب ماشین‌کاری
6. اعلام قیمت و زمان ساخت
7. تولید نمونه در صورت نیاز
8. کنترل ابعادی قطعه
9. تولید تعداد نهایی
10. بسته‌بندی و تحویل

تفاوت اسپیسر سفارشی با اسپیسر استاندارد

اسپیسر استاندارد معمولاً در اندازه‌ها و شکل‌های مشخص تولید می‌شود و برای کاربردهای عمومی مناسب است.

اما در اسپیسر سفارشی، مشخصات قطعه بر اساس نیاز واقعی مجموعه تعیین می‌شود. برای مثال ممکن است طولی غیرمعمول، قطر داخلی خاص، فلنج با ضخامت مشخص یا رزوه‌ای با ابعاد ویژه موردنیاز باشد.

به همین دلیل اسپیسر سفارشی برای پروژه‌هایی که قطعه استاندارد پاسخگوی طراحی نیست، کاربرد بیشتری دارد.

سوالات متداول

آیا اسپیسر سفارشی را طبق نقشه تولید می‌کنید؟

بله. امکان ساخت اسپیسر بر اساس فایل سه‌بعدی، نقشه فنی یا اطلاعات ابعادی کامل وجود دارد.

آیا امکان ساخت اسپیسر با ابعاد غیر استاندارد وجود دارد؟

بله. قطر، طول، ضخامت، سوراخ، شانه، فلنج و سایر مشخصات می‌توانند سفارشی باشند.

آیا اسپیسر سفارشی رزوه‌دار تولید می‌شود؟

بله. در صورت مناسب بودن طراحی، امکان ایجاد رزوه داخلی یا خارجی وجود دارد.

آیا می‌توان اسپیسر سفارشی آلومینیومی تولید کرد؟

بله. در صورتی که آلومینیوم برای شرایط کاری قطعه مناسب باشد، می‌توان اسپیسر را از این متریال تولید کرد.

آیا اسپیسر استیل سفارشی هم قابل ساخت است؟

بله. اسپیسرهای استیل با ابعاد و فرم موردنظر پروژه قابل بررسی و تولید هستند.

آیا امکان ساخت اسپیسر با فلنج و شانه وجود دارد؟

بله. فلنج، شانه، پله و سایر قسمت‌های موقعیت‌دهنده را می‌توان در طراحی قطعه در نظر گرفت.

برای سفارش اسپیسر سفارشی چه فایلی ارسال کنیم؟

بهترین حالت ارسال فایل STEP/STP به همراه PDF نقشه فنی، ابعاد و تلرانس‌های مهم است.

آیا می‌توان نمونه قطعه را برای ساخت ارسال کرد؟

در صورت امکان، نمونه قطعه می‌تواند برای بررسی هندسه و اندازه‌ها مورد استفاده قرار گیرد؛ با این حال برای تولید دقیق، نقشه و تلرانس‌های موردنیاز پروژه اهمیت زیادی دارد.

آیا امکان تولید تعداد کم وجود دارد؟

بله. بسته به پیچیدگی قطعه، امکان ساخت نمونه و تعداد محدود نیز وجود دارد.
