اسپیسر استیل

اسپیسر یکی از قطعات ساده اما مهم در بسیاری از مجموعه‌های مکانیکی است. وظیفه اصلی آن ایجاد فاصله مشخص بین دو یا چند قطعه است تا اجزای مجموعه در موقعیت مناسب نسبت به یکدیگر قرار بگیرند.

زمانی که قطعه در معرض رطوبت، شست‌وشو یا شرایطی قرار دارد که خوردگی می‌تواند مشکل‌ساز باشد، انتخاب استیل مناسب اهمیت پیدا می‌کند.

اسپیسر استیل می‌تواند به شکل استوانه‌ای، لوله‌ای، شانه‌دار، شش‌گوش یا رزوه‌دار طراحی شود. بنابراین این صفحه می‌تواند سفارش‌های استیل با هندسه‌های مختلف را پوشش دهد، در حالی که مشخصات قطعه بر اساس نقشه یا نمونه تعیین می‌شود.

چرا اسپیسر استیل؟

مهم‌ترین دلیل استفاده از استیل در ساخت اسپیسر، مقاومت بهتر آن در برابر خوردگی نسبت به بسیاری از فولادهای معمولی است.

این ویژگی در کاربردهایی مانند موارد زیر اهمیت بیشتری پیدا می‌کند:

• محیط‌های مرطوب
• تجهیزات در معرض شست‌وشو
• برخی تجهیزات صنایع غذایی
• تجهیزات بیرونی
• محیط‌هایی که ظاهر سطح اهمیت دارد
• مجموعه‌هایی که زنگ‌زدگی قطعه می‌تواند مشکل ایجاد کند

البته مقاومت خوردگی به گرید استیل و شرایط واقعی محیط وابسته است و انتخاب 304 یا 316 باید بر اساس شرایط پروژه انجام شود.

گریدهای استیل قابل بررسی

استیل 304

یکی از گریدهای پرکاربرد برای بسیاری از قطعات صنعتی است و در شرایط عمومی و محیط‌های مرطوب می‌تواند گزینه مناسبی باشد.

استیل 316

در محیط‌هایی که مقاومت خوردگی بالاتری موردنیاز است، ممکن است 316 انتخاب مناسب‌تری باشد؛ به‌خصوص در برخی محیط‌های حاوی کلرید یا شرایط خورنده‌تر.

انتخاب گرید نهایی باید بر اساس شرایط کاری، تماس با مواد، رطوبت و الزامات پروژه انجام شود.

کاربردهای اسپیسر استیل

• فاصله‌گذاری بین پلیت‌های فلزی
• مونتاژ ماشین‌آلات صنعتی
• نصب قطعات روی شاسی
• ساخت تجهیزات مکانیکی
• مونتاژ براکت‌ها
• ساخت فیکسچر و جیگ
• تجهیزات در محیط‌های مرطوب
• برخی تجهیزات صنایع غذایی
• تجهیزات و سازه‌های در معرض فضای باز
• نصب قطعات مکانیکی
• تولید قطعات یدکی
• ساخت تجهیزات سفارشی

انواع اسپیسر استیل قابل ساخت

بر اساس طراحی پروژه، اسپیسر استیل می‌تواند دارای فرم‌های مختلفی باشد:

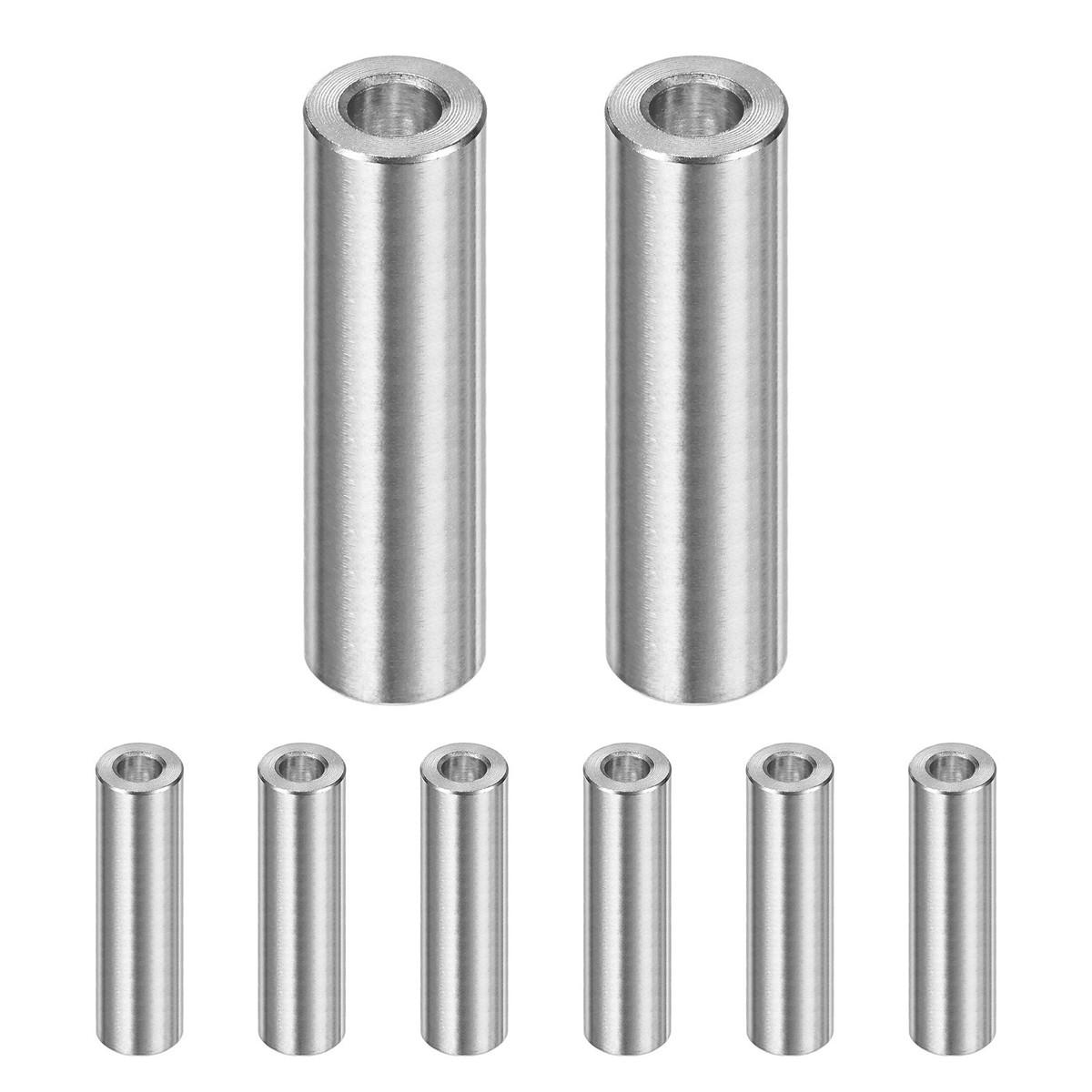

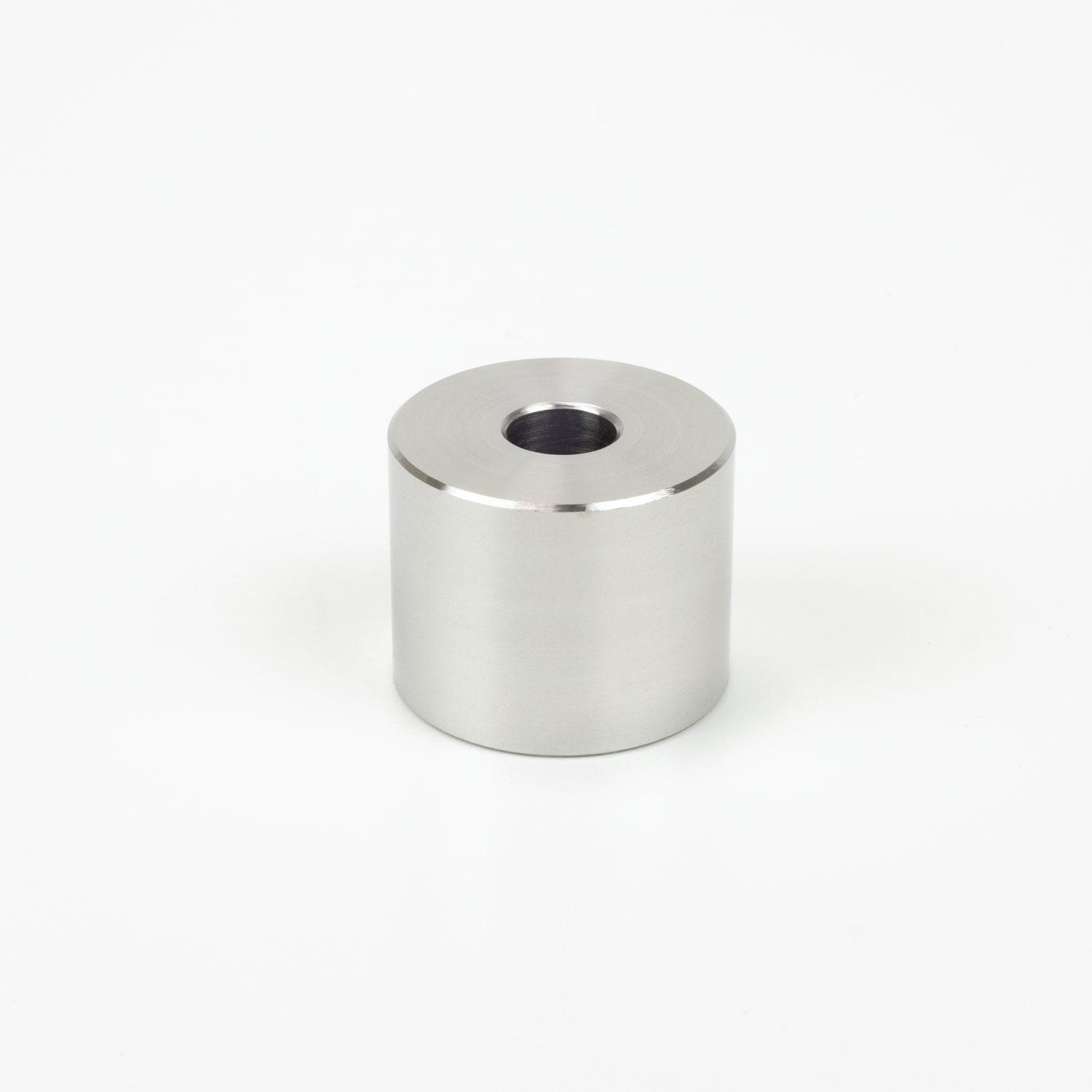

• اسپیسر استوانه‌ای
• اسپیسر لوله‌ای
• اسپیسر شانه‌دار
• اسپیسر شش‌گوش
• اسپیسر رزوه‌دار
• اسپیسر با سوراخ عبوری
• اسپیسر با سوراخ کور
• اسپیسر با ابعاد کاملاً سفارشی

این موارد به‌عنوان شکل‌های مختلف یک قطعه استیل قابل سفارش هستند و انتخاب فرم به نحوه مونتاژ و فضای موجود بستگی دارد.

روش ساخت اسپیسر استیل

برای اسپیسرهای استوانه‌ای و رزوه‌دار، تراش CNC یکی از روش‌های مناسب تولید است.

در صورت نیاز، عملیات‌هایی مانند:

• تراش قطر خارجی
• سوراخ‌کاری
• بورینگ
• رزوه‌زنی
• پخ‌زنی
• ایجاد شانه
• ایجاد شیار
• کنترل طول

قابل انجام است.

برای هندسه‌های خاص نیز می‌توان از فرز CNC یا ترکیبی از فرآیندهای ماشین‌کاری استفاده کرد.

کنترل ابعادی

در اسپیسرهایی که باید در یک مجموعه دقیق مونتاژ شوند، کنترل ابعاد اهمیت زیادی دارد.

موارد قابل کنترل شامل:

• قطر داخلی
• قطر خارجی
• طول
• ارتفاع شانه
• اندازه شش‌گوش
• گام و طول رزوه
• هم‌محوری
• پخ
• تلرانس‌های ابعادی
• کیفیت سطح

تلرانس‌های موردنیاز باید در نقشه یا سفارش مشخص شوند.

پرداخت سطح اسپیسر استیل

با توجه به کاربرد، پرداخت سطح می‌تواند شامل:

• پلیسه‌گیری
• پخ‌زنی
• پرداخت مکانیکی
• تمیزکاری سطح

باشد.

در کاربردهایی که ظاهر یا پاکیزگی سطح اهمیت دارد، نوع پرداخت بهتر است پیش از تولید مشخص شود.

ساخت اسپیسر استیل سفارشی

یکی از مزیت‌های تولید سفارشی این است که قطعه مجبور نیست از یک اندازه استاندارد انتخاب شود.

می‌توان موارد زیر را مطابق نیاز پروژه تعیین کرد:

• قطر داخلی
• قطر خارجی
• طول
• ضخامت جداره
• شکل بدنه
• نوع رزوه
• گرید استیل
• تلرانس
• نوع پرداخت
• تعداد

در نتیجه امکان ساخت اسپیسر استیل متناسب با قطعه‌ای که در اختیار دارید یا مجموعه‌ای که در حال طراحی آن هستید وجود دارد.

مزایای اسپیسر استیل

• مقاومت مناسب در برابر خوردگی در گریدهای مناسب
• مناسب محیط‌های مرطوب
• قابلیت تولید با CNC
• امکان ساخت در ابعاد سفارشی
• امکان انتخاب گرید متناسب با محیط
• قابلیت تولید مدل‌های رزوه‌دار و شانه‌دار
• مناسب تجهیزات و ماشین‌آلات صنعتی
• قابلیت تولید نمونه و تیراژ
• امکان ساخت طبق نقشه یا نمونه

مشخصات فنی قابل سفارش

فایل مناسب برای سفارش

برای اسپیسر استیل تراشکاری‌شده، ارسال موارد زیر پیشنهاد می‌شود:

• STEP / STP
• IGES / IGS
• نقشه PDF دارای اندازه‌گذاری
• فایل CAD سه‌بعدی

در صورت رزوه‌دار بودن قطعه، نوع رزوه، گام و طول رزوه باید مشخص باشد.

فایل DXF/DWG در صورت داشتن تمام ابعاد قابل بررسی است، اما برای قطعات تراشکاری‌شده، STEP + PDF معمولاً اطلاعات کامل‌تری برای ساخت فراهم می‌کند.

مراحل سفارش

1. ارسال نقشه، فایل سه‌بعدی یا نمونه
2. تعیین گرید استیل
3. بررسی ابعاد و تلرانس‌ها
4. انتخاب روش ساخت
5. اعلام قیمت و زمان تولید
6. تراشکاری یا فرزکاری CNC
7. کنترل ابعادی
8. پرداخت و تمیزکاری
9. تحویل سفارش

سوالات متداول

اسپیسر استیل برای چه کاربردی استفاده می‌شود؟

برای ایجاد فاصله، موقعیت‌دهی و جداسازی قطعات در مجموعه‌های مکانیکی و صنعتی استفاده می‌شود.

اسپیسر استیل 304 بهتر است یا 316؟

این انتخاب به شرایط محیطی و الزامات پروژه بستگی دارد. 316 معمولاً برای برخی محیط‌های خورنده‌تر مناسب‌تر است، اما برای بسیاری از کاربردهای عمومی 304 می‌تواند کافی باشد.

آیا اسپیسر استیل با تراش CNC تولید می‌شود؟

بله. مدل‌های استوانه‌ای، لوله‌ای، شانه‌دار و بسیاری از مدل‌های رزوه‌دار را می‌توان با تراش CNC تولید کرد.

آیا اسپیسر استیل رزوه‌دار هم ساخته می‌شود؟

بله. امکان ایجاد رزوه داخلی یا خارجی مطابق نقشه وجود دارد.

آیا امکان ساخت اسپیسر استیل در اندازه سفارشی وجود دارد؟

بله. قطر داخلی، قطر خارجی، طول، شکل، رزوه و سایر مشخصات می‌توانند مطابق پروژه تعیین شوند.

آیا اسپیسر استیل برای محیط مرطوب مناسب است؟

در صورت انتخاب گرید مناسب، استیل می‌تواند برای محیط‌های مرطوب گزینه مناسبی باشد؛ میزان مقاومت به شرایط محیط و گرید استیل وابسته است.

آیا اسپیسر استیل طبق نمونه تولید می‌شود؟

بله. می‌توان نمونه موجود را از نظر ابعاد و هندسه بررسی و امکان ساخت قطعه مشابه را ارزیابی کرد.

برای سفارش اسپیسر استیل چه اطلاعاتی لازم است؟

جنس و گرید استیل، قطر داخلی و خارجی، طول، نوع سوراخ یا رزوه، تلرانس و تعداد قطعات از مهم‌ترین اطلاعات موردنیاز هستند.
