در برخی اتصالات صنعتی، تنها ایجاد فاصله بین دو قطعه کافی نیست و لازم است خود قطعه فاصلهدهنده بخشی از سیستم اتصال نیز باشد. اسپیسر رزوهدار برای همین کاربرد طراحی میشود.
در این نوع اسپیسر، رزوه میتواند داخل سوراخ مرکزی یا روی سطح خارجی قطعه ایجاد شود. به این ترتیب اسپیسر میتواند بین دو قطعه قرار گرفته و همزمان امکان اتصال آنها را فراهم کند.
به عنوان مثال، در یک مجموعه مکانیکی ممکن است یک پلیت در فاصله مشخصی از شاسی قرار گیرد. استفاده از اسپیسر رزوهدار میتواند این فاصله را ایجاد کرده و در عین حال محل مناسبی برای بستن پیچ ایجاد کند.
انواع اسپیسر رزوهدار

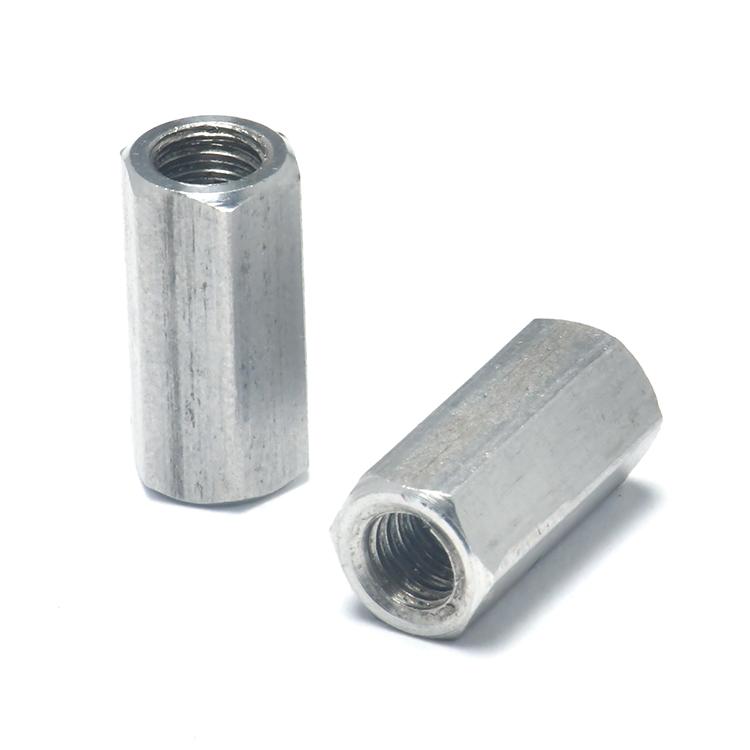

اسپیسر با رزوه داخلی
در این مدل، داخل سوراخ مرکزی قطعه رزوه ایجاد میشود و پیچ یا قطعه رزوهدار داخل آن بسته میشود.

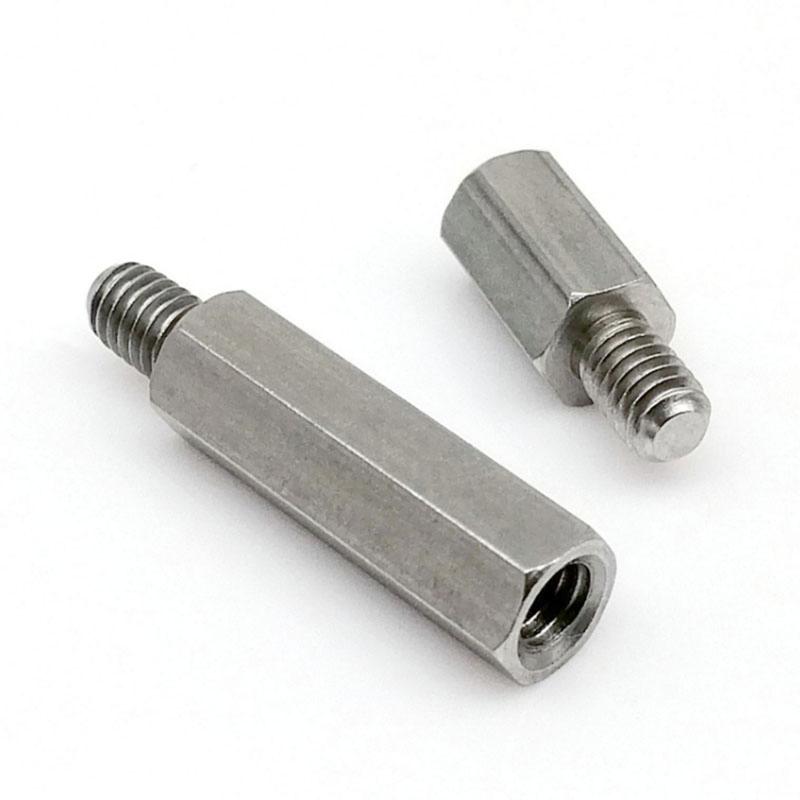

اسپیسر با رزوه خارجی
در این مدل، سطح بیرونی قطعه دارای رزوه است و میتواند با مهره یا قطعه دارای رزوه داخلی مونتاژ شود.
اسپیسر دوطرف رزوهدار
در برخی طراحیها، هر دو انتهای قطعه دارای رزوه هستند یا قطعه به شکلی طراحی میشود که اتصال رزوهای از دو سمت امکانپذیر باشد.
نوع دقیق رزوه و ساختار قطعه باید مطابق نقشه و نحوه مونتاژ مجموعه تعیین شود.
کاربردهای اسپیسر رزوهدار
- اتصال دو پلیت با فاصله مشخص
- نصب تجهیزات روی شاسی
- مونتاژ براکتها
- نصب قطعات مکانیکی
- ساخت ماشینآلات صنعتی
- نصب تجهیزات کنترلی
- ساخت فیکسچر و جیگ
- مونتاژ مجموعههای مکانیکی
- ایجاد فاصله بین صفحات فلزی
- نصب قطعات داخل محفظهها
- اتصال قطعات در تجهیزات سفارشی
- ساخت نمونه و قطعات یدکی
جنس و متریال قابل ساخت
اسپیسر رزوهدار بر اساس شرایط کاری میتواند از متریالهای مختلف تولید شود:
متریال کاربرد
| فولاد | کاربردهای عمومی و صنعتی |
| فولاد کمکربن | مجموعههای عمومی و مونتاژی |
| استیل | محیطهای مرطوب و نیازمند مقاومت خوردگی |
| آلومینیوم | قطعات سبک و کاهش وزن |
| برنج | برخی کاربردهای خاص مکانیکی و الکتریکی |
گرید دقیق متریال باید با توجه به بار، محیط کاری، خوردگی، دما و مشخصات اتصال انتخاب شود.
ساخت اسپیسر رزوهدار با تراش CNC
تراش CNC امکان تولید بدنه استوانهای و ایجاد رزوه با ابعاد مشخص را فراهم میکند.
در فرآیند تولید میتوان مشخصاتی مانند موارد زیر را کنترل کرد:
- قطر خارجی
- قطر داخلی
- طول اسپیسر
- نوع رزوه
- گام رزوه
- طول قسمت رزوهدار
- پخ ورودی رزوه
- شیار
- تلرانس ابعادی
- کیفیت سطح
برای رزوههای داخلی، قطر سوراخ اولیه و مشخصات رزوه باید مطابق استاندارد یا نقشه مشخص شود.
مشخصات رزوه هنگام سفارش
برای جلوگیری از خطا در ساخت، بهتر است رزوه بهصورت کامل در سفارش مشخص شود؛ برای مثال:
- M6
- M8
- M10
- رزوه اینچی
- رزوه ریز یا درشت
- رزوه داخلی
- رزوه خارجی
- طول رزوه
- تلرانس رزوه
در صورتی که رزوه خاصی مدنظر است، ارسال نقشه فنی دقیقترین روش برای تعیین مشخصات خواهد بود.
قابلیت ساخت سفارشی
اسپیسر رزوهدار را میتوان بر اساس طراحی مجموعه در ابعاد مختلف تولید کرد.
مشخصات قابل سفارشیسازی شامل:
- قطر خارجی
- طول
- قطر سوراخ
- رزوه داخلی
- رزوه خارجی
- تعداد و موقعیت رزوهها
- طول رزوه
- پخ
- شیار
- جنس
- تلرانس
- تعداد قطعات
پرداخت و عملیات تکمیلی
پس از ماشینکاری، با توجه به کاربرد میتوان عملیات تکمیلی مانند:
- پلیسهگیری
- پخزنی
- پرداخت سطح
- تمیزکاری
- آمادهسازی برای پوشش
را انجام داد.
در صورت نیاز به پوشش یا رنگ خاص، مشخصات آن باید پیش از تولید اعلام شود تا با نوع متریال و کاربرد قطعه هماهنگ شود.
مزایای اسپیسر رزوهدار فلزی
- ایجاد فاصله و اتصال بهصورت همزمان
- قابلیت استفاده با پیچ و مهره
- امکان رزوه داخلی یا خارجی
- مناسب برای مونتاژهای صنعتی
- قابلیت ساخت با تراش CNC
- امکان تولید در ابعاد سفارشی
- قابلیت ساخت از فولاد، استیل و آلومینیوم
- مناسب برای نمونهسازی و تیراژ
- امکان تولید طبق نقشه یا نمونه
مشخصات فنی قابل سفارش
| نوع | رزوه داخلی، رزوه خارجی یا ترکیبی |
| قطر خارجی | سفارشی |
| طول | سفارشی |
| قطر داخلی | سفارشی |
| نوع رزوه | متریک، اینچی یا طبق نقشه |
| گام رزوه | سفارشی |
| طول رزوه | سفارشی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب |
| پخ | قابل سفارش |
| شیار | در صورت نیاز |
| تلرانس | طبق نقشه |
| روش ساخت | تراش CNC و عملیات تکمیلی |
| تعداد | نمونه تا تیراژ |
فایل مناسب برای سفارش
برای اسپیسر رزوهدار، بهترین اطلاعات برای ساخت معمولاً شامل:
- فایل STEP / STP
- فایل IGES / IGS
- نقشه PDF دارای اندازهگذاری و مشخصات رزوه
است.
در نقشه بهتر است نوع رزوه، قطر، گام، طول رزوه و تلرانسها بهصورت واضح مشخص شده باشند.
DXF یا DWG دوبعدی نیز در صورت درج کامل مشخصات قابل استفاده است، اما برای قطعات تراشکاریشده، فایل سهبعدی به همراه نقشه PDF معمولاً اطلاعات کاملتری ارائه میدهد.
مراحل سفارش
- ارسال نقشه یا مدل سهبعدی
- بررسی نوع رزوه و روش ساخت
- تعیین جنس و تعداد
- بررسی تلرانسهای موردنیاز
- اعلام قیمت و زمان ساخت
- تراشکاری CNC
- کنترل ابعاد و رزوه
- تحویل قطعات
سوالات متداول
اسپیسر رزوهدار چه تفاوتی با اسپیسر معمولی دارد؟
اسپیسر معمولی عمدتاً برای ایجاد فاصله استفاده میشود، اما مدل رزوهدار علاوه بر فاصلهگذاری، امکان اتصال رزوهای قطعات را نیز فراهم میکند.
آیا رزوه میتواند داخلی باشد؟
بله. امکان ساخت اسپیسر با رزوه داخلی وجود دارد.
آیا اسپیسر با رزوه خارجی هم ساخته میشود؟
بله. رزوه خارجی نیز قابل تولید است و نوع آن باید در نقشه یا سفارش مشخص شود.
آیا اسپیسر رزوهدار با تراش CNC ساخته میشود؟
بله. تراش CNC روش مناسبی برای تولید بسیاری از اسپیسرهای رزوهدار است.
آیا اسپیسر رزوهدار استیل قابل ساخت است؟
بله. با توجه به شرایط کاری، میتوان اسپیسر رزوهدار را از گرید مناسب استیل تولید کرد.
آیا امکان ساخت اسپیسر با رزوه متریک و اینچی وجود دارد؟
بسته به نوع رزوه، ابزار و مشخصات موردنیاز، امکان بررسی و ساخت رزوههای مختلف وجود دارد. نوع و استاندارد رزوه باید هنگام سفارش مشخص شود.
آیا اسپیسر رزوهدار طبق نمونه تولید میشود؟
بله. در صورت ارائه نمونه، میتوان ابعاد و ساختار آن را بررسی و امکان تولید نمونه مشابه را ارزیابی کرد.
آیا تعداد کم هم قابل سفارش است؟
بله. امکان بررسی تولید نمونه و تعداد محدود نیز وجود دارد و قیمت نهایی بر اساس جنس، ابعاد، پیچیدگی و تعداد تعیین میشود.
