شیم فلزی ساده

در بسیاری از تجهیزات مکانیکی، حتی اختلاف بسیار کم در فاصله یا ارتفاع قطعات می‌تواند باعث ایجاد مشکل در مونتاژ، تراز یا عملکرد مجموعه شود.

شیم فلزی برای همین کاربرد طراحی می‌شود.

با قرار دادن یک یا چند شیم بین دو قطعه، می‌توان فاصله یا ارتفاع محل اتصال را به مقدار موردنظر تنظیم کرد. این موضوع در ماشین‌آلات، تجهیزات صنعتی، فیکسچرها، پایه‌ها، یاتاقان‌ها، قطعات مونتاژی و مجموعه‌های مکانیکی اهمیت زیادی دارد.

شیم ساده برخلاف قطعات پیچیده، ساختار نسبتاً ساده‌ای دارد اما انتخاب ضخامت، جنس و ابعاد مناسب در عملکرد آن اهمیت زیادی دارد.

شیم فلزی چه تفاوتی با واشر دارد؟

این تفاوت برای ساختار فروشگاه بسیار مهم است.

واشر معمولاً در مجموعه پیچ و مهره برای توزیع نیروی بستن، محافظت از سطح یا ایجاد شرایط مناسب اتصال استفاده می‌شود.

اما شیم عمدتاً برای:

• تنظیم فاصله
• تنظیم ارتفاع
• تراز کردن
• اصلاح لقی
• تنظیم موقعیت قطعه
• جبران اختلاف ابعادی

استفاده می‌شود.

بنابراین حتی اگر شکل ظاهری یک شیم حلقه‌ای شبیه واشر باشد، کاربرد و هدف طراحی آن متفاوت است.

کاربردهای شیم فلزی ساده

شیم فلزی در بسیاری از مجموعه‌های مکانیکی و صنعتی قابل استفاده است.

ماشین‌آلات صنعتی

• تنظیم ارتفاع قطعات
• تنظیم موقعیت قطعات
• اصلاح فاصله بین اجزای دستگاه
• تنظیم لقی مجموعه‌های مکانیکی
• تنظیم پایه ماشین‌آلات
• تنظیم محل نصب تجهیزات

مونتاژ مکانیکی

• جبران اختلاف ابعادی
• تنظیم فاصله بین دو قطعه
• تراز کردن قطعات
• تنظیم موقعیت محور و قطعات
• اصلاح لقی در مجموعه‌های مونتاژی

تجهیزات صنعتی

• پمپ‌ها
• موتورهای الکتریکی
• گیربکس‌ها
• یاتاقان‌ها
• فیکسچرها
• تجهیزات انتقال قدرت
• دستگاه‌های تولیدی
• خطوط تولید

شکل‌های قابل ساخت

شیم فلزی ساده الزاماً فقط یک حلقه نیست.

بسته به کاربرد می‌توان آن را به شکل‌های مختلف تولید کرد:

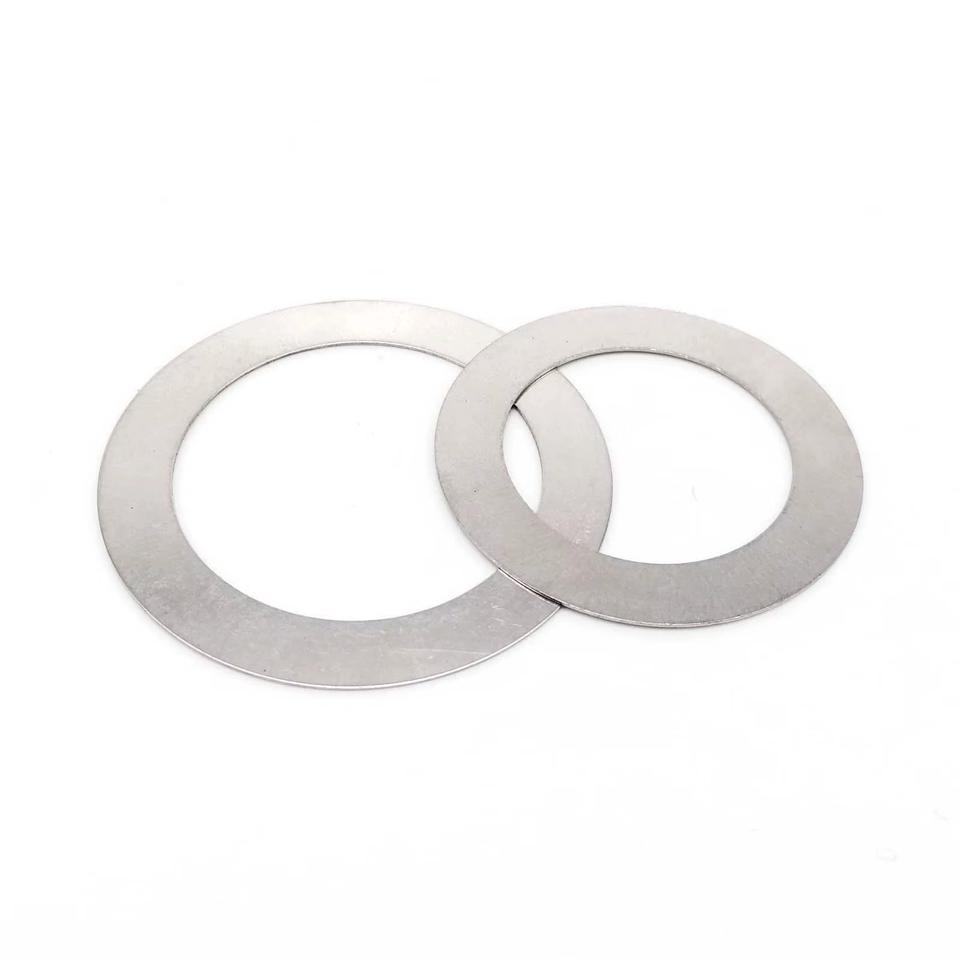

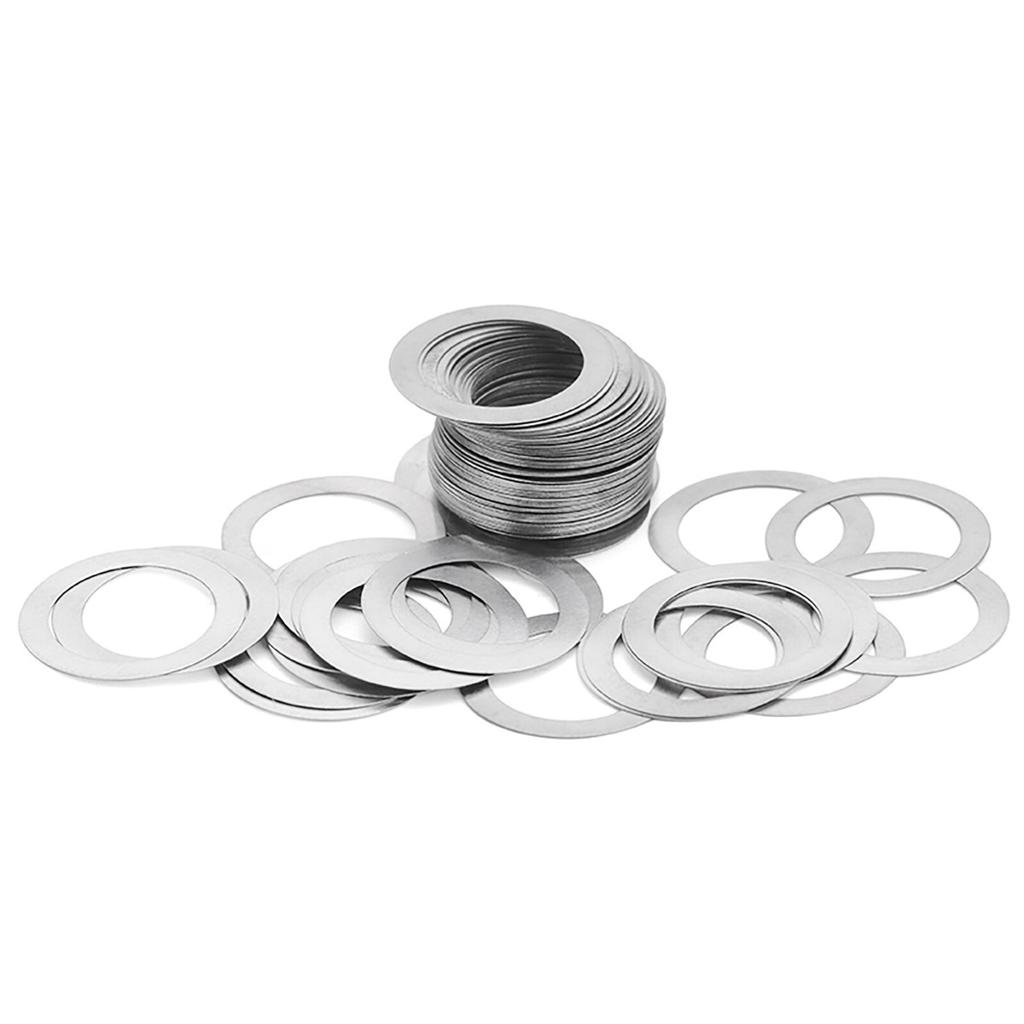

• شیم حلقه‌ای
• شیم دیسکی
• شیم مستطیلی
• شیم مربعی
• شیم نواری
• شیم نیم‌دایره
• شیم دارای برش داخلی
• شیم با سوراخ مرکزی
• شیم با فرم هندسی سفارشی

برای قطعات خاص، شکل شیم می‌تواند مطابق نقشه دستگاه طراحی شود.

جنس شیم فلزی

شیم فولادی

گزینه مناسب برای بسیاری از کاربردهای عمومی و صنعتی که استحکام و هزینه مناسب اهمیت دارد.

شیم استیل

برای محیط‌هایی که مقاومت بهتر در برابر خوردگی اهمیت دارد.

سایر فلزات

در پروژه‌های خاص می‌توان جنس موردنظر را اعلام کرد تا امکان ساخت و فرآیند مناسب بررسی شود.

ضخامت شیم

یکی از مهم‌ترین پارامترهای شیم، ضخامت آن است.

برای مثال در یک مجموعه مکانیکی ممکن است مقدار مشخصی از فاصله نیاز به اصلاح داشته باشد و شیم با ضخامت متناسب برای این کار انتخاب شود.

امکان تولید شیم با ضخامت‌های مختلف وجود دارد و در پروژه‌هایی که تنظیم دقیق اهمیت دارد، می‌توان از چند شیم با ضخامت‌های متفاوت نیز استفاده کرد.

ساخت شیم با برش لیزر فایبر

برای شیم‌هایی که از ورق فلزی ساخته می‌شوند، برش لیزر فایبر می‌تواند برای ایجاد شکل خارجی و برش‌های داخلی مورد استفاده قرار گیرد.

این روش به‌خصوص برای شیم‌هایی که دارای:

• سوراخ مرکزی
• قطر داخلی و خارجی مشخص
• فرم هندسی خاص
• شیار
• برش داخلی
• ابعاد سفارشی

هستند کاربرد دارد.

شیم فلزی سفارشی

اگر شیم موردنیاز شما در اندازه‌های استاندارد موجود نباشد، می‌توان آن را طبق نقشه تولید کرد.

پارامترهای قابل تعیین شامل:

آیا شیم به ماشین‌کاری CNC نیاز دارد؟

در بسیاری از شیم‌های ساده، برش ورق می‌تواند بخش اصلی فرآیند تولید باشد.

اما اگر قطعه نیاز به:

• دقت ابعادی خاص
• اصلاح قطر
• ماشین‌کاری سطح
• ایجاد پله
• شیار دقیق
• جزئیات هندسی خاص

داشته باشد، می‌توان فرآیندهای CNC را نیز در نظر گرفت.

نوع فرآیند بر اساس نقشه و تلرانس موردنیاز قطعه تعیین می‌شود.

کاربرد شیم در تراز کردن ماشین‌آلات

یکی از کاربردهای مهم شیم، تراز و تنظیم موقعیت تجهیزات است.

برای مثال در نصب تجهیزات صنعتی ممکن است اختلاف جزئی بین محل نصب، پایه و سطح زیرین وجود داشته باشد. استفاده صحیح از شیم می‌تواند به تنظیم موقعیت و تراز مجموعه کمک کند.

البته مقدار و نحوه استفاده از شیم باید بر اساس طراحی و شرایط واقعی نصب تعیین شود.

مزایای شیم فلزی ساده

• ساختار ساده و کاربردی
• مناسب برای تنظیم فاصله
• مناسب برای اصلاح لقی
• کاربرد در تراز کردن قطعات
• قابل تولید در ضخامت‌های مختلف
• امکان ساخت از فولاد و استیل
• قابلیت تولید طبق نقشه
• امکان تولید ابعاد خاص
• مناسب برای ماشین‌آلات و تجهیزات صنعتی
• امکان تولید تعداد کم یا تیراژ بالاتر

مشخصات فنی قابل سفارش

فایل مناسب برای سفارش

برای شیم‌های تخت و دوبعدی:

• DXF
• DWG
• PDF دارای ابعاد

برای قطعاتی که شکل سه‌بعدی یا عملیات تکمیلی دارند:

• STEP / STP
• IGES / IGS
• PDF نقشه فنی

برای سفارش بهتر است موارد زیر مشخص باشد:

• جنس
• ضخامت
• ابعاد
• قطر داخلی و خارجی در مدل‌های حلقه‌ای
• تعداد
• تلرانس‌های مهم
• کاربرد قطعه در صورت نیاز

مراحل سفارش شیم فلزی

۱. ارسال مشخصات

ابعاد، جنس، ضخامت و تعداد را اعلام کنید.

۲. ارسال نقشه

در صورت وجود، فایل DXF، DWG، STEP یا PDF ارسال شود.

۳. بررسی ساخت

فرآیند مناسب برای تولید قطعه بررسی می‌شود.

۴. اعلام قیمت

قیمت بر اساس جنس، ضخامت، ابعاد، تعداد و فرآیند ساخت تعیین می‌شود.

۵. تولید

شیم طبق مشخصات تأییدشده تولید می‌شود.

سوالات متداول

شیم فلزی چه کاربردی دارد؟

برای تنظیم فاصله، ارتفاع، تراز، موقعیت و لقی بین قطعات استفاده می‌شود.

آیا شیم فلزی همان واشر است؟

خیر. هرچند برخی شیم‌های حلقه‌ای از نظر ظاهری شبیه واشر هستند، کاربرد اصلی شیم تنظیم فاصله و موقعیت قطعات است، در حالی که واشر معمولاً بخشی از اتصال پیچ و مهره محسوب می‌شود.

شیم فلزی از چه جنسی ساخته می‌شود؟

بسته به کاربرد می‌توان از فولاد، استیل و متریال‌های مناسب دیگر استفاده کرد.

آیا شیم با ضخامت سفارشی تولید می‌شود؟

بله. ضخامت یکی از مهم‌ترین مشخصات قابل سفارش شیم است.

آیا امکان ساخت شیم طبق نقشه وجود دارد؟

بله. می‌توان شیم را طبق فایل DXF، DWG یا نقشه PDF دارای اندازه‌گذاری تولید کرد.

آیا شیم برای تراز کردن ماشین‌آلات مناسب است؟

شیم یکی از قطعات مورد استفاده برای تنظیم موقعیت و تراز تجهیزات است؛ مقدار و روش استفاده باید متناسب با شرایط نصب و طراحی مجموعه تعیین شود.

آیا شیم سوراخ‌دار هم تولید می‌شود؟

بله. قطر، تعداد و محل سوراخ‌ها می‌تواند مطابق نقشه مشخص شود.

حداقل تعداد سفارش چقدر است؟

تعداد قابل تولید به نوع قطعه، جنس، ضخامت و فرآیند موردنیاز بستگی دارد و هنگام استعلام قابل بررسی است.
