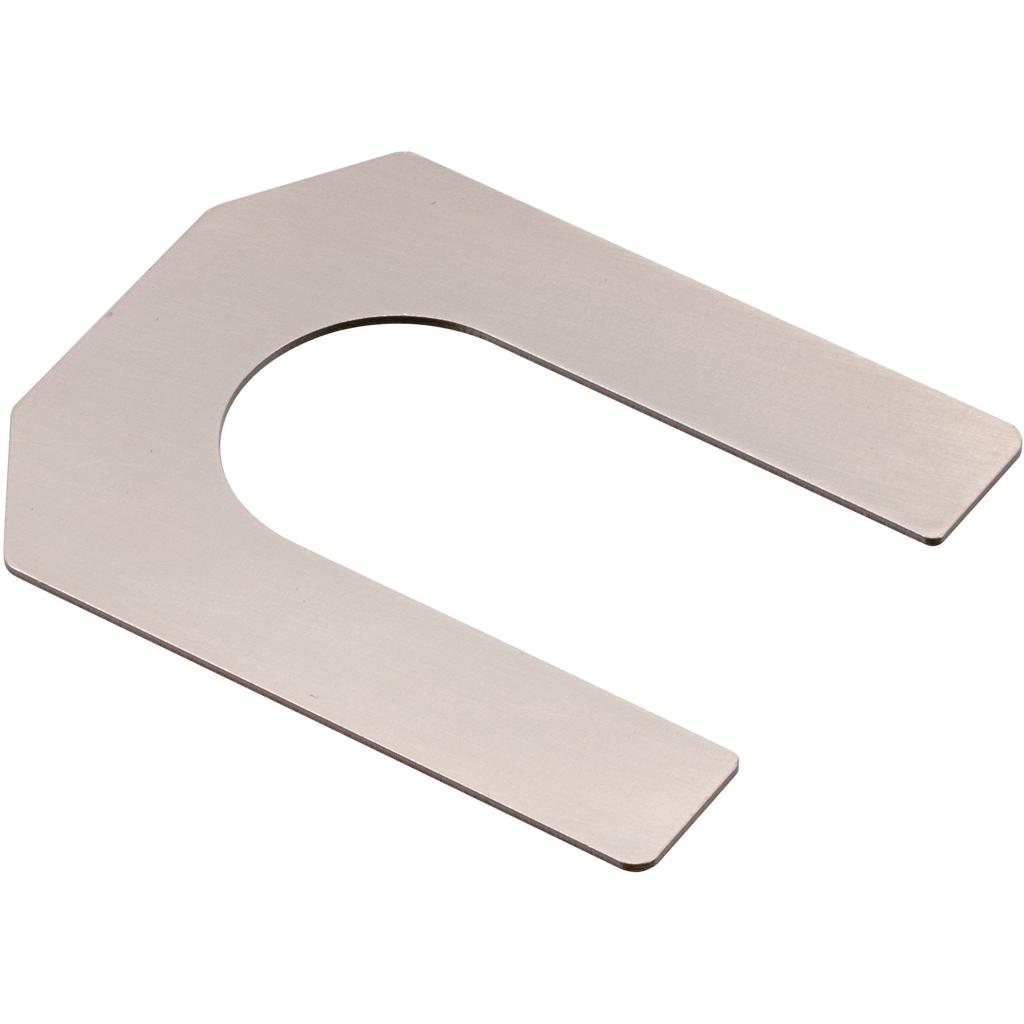

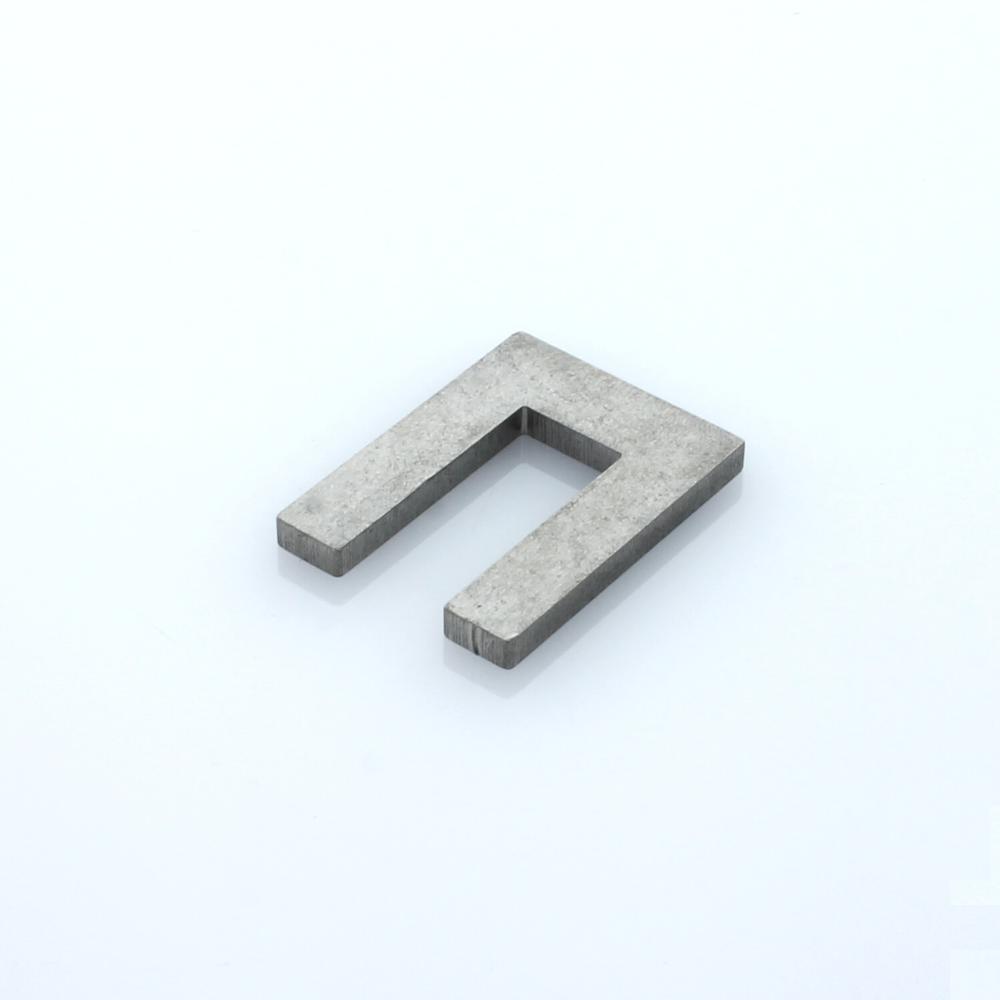

شیم U شکل

در بسیاری از مجموعه‌های صنعتی، محل قرارگیری شیم در اطراف یک پیچ یا محور است و خارج کردن کامل اتصال برای نصب یک شیم معمولی می‌تواند زمان‌بر باشد.

شیم U شکل با داشتن یک دهانه باز، امکان قرارگیری از کنار را فراهم می‌کند. در نتیجه، در طراحی‌هایی که شرایط مونتاژ اجازه استفاده از شیم حلقه‌ای یا بسته را نمی‌دهد، می‌توان از شیم U شکل استفاده کرد.

این محصول برای تنظیم فاصله و ارتفاع قطعات، جبران لقی و ایجاد فاصله مشخص میان دو سطح قابل استفاده است.

البته انتخاب شکل U و ابعاد دهانه باید متناسب با هندسه محل نصب و روش مونتاژ انجام شود.

شیم U شکل چه زمانی کاربرد دارد؟

این نوع شیم معمولاً زمانی مورد توجه قرار می‌گیرد که:

• دسترسی به پیچ یا محل اتصال محدود باشد
• خارج کردن کامل پیچ دشوار باشد
• لازم باشد شیم از کنار وارد محل نصب شود
• قطعه اطراف یک محور یا پیچ قرار گیرد
• نیاز به تنظیم ارتفاع یک قطعه وجود داشته باشد
• فاصله بین دو سطح باید اصلاح شود
• در تعمیرات و سرویس دوره‌ای، سرعت نصب اهمیت داشته باشد

کاربردهای شیم U شکل

شیم U شکل می‌تواند در موارد مختلفی استفاده شود:

• ماشین‌آلات صنعتی
• تجهیزات مکانیکی
• پایه و نگهدارنده تجهیزات
• فیکسچرها و جیگ‌ها
• مجموعه‌های مونتاژی
• موتور و تجهیزات مکانیکی
• پمپ‌ها
• تجهیزات انتقال قدرت
• تنظیم پایه قطعات
• تعمیر و نگهداری ماشین‌آلات
• تنظیم فاصله قطعات فلزی
• جبران لقی بین قطعات
• تنظیم ارتفاع قطعات نصب‌شده

طراحی و ابعاد شیم U شکل

هندسه شیم U شکل فقط به شکل ظاهری U محدود نمی‌شود و چند اندازه در عملکرد آن اهمیت دارد.

عرض دهانه U

باید با قطر پیچ، محور یا قطعه‌ای که شیم دور آن قرار می‌گیرد، سازگار باشد.

ضخامت

ضخامت تعیین می‌کند چه مقدار فاصله یا ارتفاع جبران شود.

عرض شیم

عرض مناسب باید با سطح تماس قطعه و فضای موجود هماهنگ باشد.

طول

طول قطعه باید فضای موردنیاز برای تماس با سطوح را تأمین کند.

شعاع داخلی

در صورت قرارگیری شیم در اطراف محور یا قطعه گرد، شعاع داخلی باید با هندسه محل نصب هماهنگ باشد.

شکل‌های قابل تولید

بر اساس نقشه می‌توان شیم‌هایی با هندسه‌های مختلف تولید کرد، مانند:

• U ساده
• U عمیق
• U کم‌عرض
• U با دهانه باریک
• U با دهانه عریض
• U با سوراخ
• U با شیار
• U با گوشه‌های گرد
• U با فرم داخلی اختصاصی
• شیم U کاملاً سفارشی

جنس و متریال

شیم U فولادی

برای بسیاری از کاربردهای عمومی مکانیکی قابل استفاده است و می‌توان آن را در ضخامت‌های مختلف تولید کرد.

شیم U استیل

در محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد، استفاده از استنلس استیل می‌تواند مناسب باشد.

گریدهایی مانند 304 یا 316 بسته به شرایط محیطی قابل بررسی هستند.

سایر متریال‌ها

در صورت نیاز پروژه، امکان بررسی آلومینیوم یا سایر ورق‌های مناسب نیز وجود دارد.

جنس قطعه باید با توجه به نیروی واردشده، شرایط محیطی و عملکرد مورد انتظار انتخاب شود.

ساخت شیم U شکل با لیزر فایبر

هندسه U شکل معمولاً به‌صورت مستقیم از ورق برش داده می‌شود.

با استفاده از لیزر فایبر می‌توان:

• فرم خارجی U را ایجاد کرد
• دهانه U را با اندازه مشخص برش داد
• سوراخ‌های اضافی ایجاد کرد
• شیارها را اجرا کرد
• گوشه‌های داخلی و خارجی را مطابق نقشه طراحی کرد

برای قطعاتی که باید تعداد زیادی شیم مشابه تولید شود، استفاده از فایل CAD باعث تکرارپذیری بهتر شکل قطعات می‌شود.

خم‌کاری شیم U شکل

باید بین شیم U شکل تخت و قطعه‌ای که واقعاً به شکل U خم شده است تفاوت قائل شد.

اگر منظور، یک شیم تخت با برش U شکل باشد، معمولاً نیازی به خم‌کاری ندارد.

اما اگر طراحی شامل خم یا فرم سه‌بعدی باشد، می‌توان امکان ساخت آن با پرس برک را بر اساس ضخامت و شعاع خم بررسی کرد.

ماشین‌کاری CNC

اگر شیم دارای قسمت‌هایی باشد که نیاز به دقت یا عملیات تکمیلی خاص دارند، امکان استفاده از ماشین‌کاری CNC نیز قابل بررسی است.

روش تولید نهایی بر اساس نقشه و تلرانس‌های موردنیاز انتخاب می‌شود.

مزایای شیم U شکل

• نصب آسان‌تر در برخی اتصالات
• امکان قرارگیری از کنار
• مناسب محل‌هایی با دسترسی محدود
• امکان تنظیم فاصله و ارتفاع
• مناسب جبران لقی
• قابلیت تولید در ضخامت‌های مختلف
• امکان ساخت از فولاد و استیل
• قابلیت تولید طبق نقشه
• امکان اجرای سوراخ و شیار
• مناسب تعمیرات و نگهداری
• قابلیت تولید تکی و تیراژ

مشخصات فنی قابل سفارش

فایل مناسب برای سفارش

DXF

برای شیم U شکل تخت، فایل DXF گزینه مناسبی برای انتقال دقیق هندسه قطعه و دهانه U است.

DWG

در صورت طراحی دوبعدی می‌توان فایل DWG نیز ارسال کرد.

PDF

نقشه PDF اندازه‌گذاری‌شده برای مشخص کردن:

• ضخامت
• جنس
• ابعاد
• دهانه U
• تلرانس‌ها
• تعداد

مناسب است.

STEP / STP

برای شیم‌هایی که دارای فرم سه‌بعدی یا خم‌کاری هستند، فایل STEP می‌تواند برای بررسی هندسه قطعه مفید باشد.

اطلاعات لازم برای سفارش

برای دریافت قیمت دقیق، این موارد را مشخص کنید:

1. جنس و گرید
2. ضخامت ورق
3. طول و عرض
4. عرض دهانه U
5. ابعاد داخلی
6. سوراخ یا شیارهای احتمالی
7. تعداد
8. تلرانس‌های مهم
9. نقشه یا فایل CAD
10. کاربرد قطعه در صورت وجود شرایط خاص

مراحل سفارش

۱. ارسال نقشه یا فایل

DXF، DWG، STEP یا PDF را ارسال کنید.

۲. بررسی فنی

هندسه U، ضخامت، جنس و ابعاد بررسی می‌شود.

۳. انتخاب روش ساخت

بر اساس طراحی، برش لیزر، CNC یا خم‌کاری انتخاب می‌شود.

۴. اعلام قیمت

قیمت بر اساس جنس، ضخامت، ابعاد، تعداد و فرآیندهای موردنیاز اعلام می‌شود.

۵. تولید

قطعات مطابق مشخصات تأییدشده ساخته می‌شوند.

۶. کنترل و تحویل

ابعاد اصلی و مشخصات قطعه کنترل و سفارش آماده تحویل می‌شود.

سوالات متداول

شیم U شکل چیست؟

شیم U شکل یک قطعه تنظیمی فلزی با دهانه باز است که می‌تواند از کنار اطراف پیچ، محور یا قسمت مشخصی از یک مجموعه قرار گیرد.

مهم‌ترین مزیت شیم U شکل چیست؟

دهانه باز آن باعث می‌شود در برخی شرایط بتوان شیم را از کنار وارد محل نصب کرد، بدون اینکه لازم باشد اتصال به‌طور کامل باز شود.

آیا شیم U شکل فقط برای پیچ استفاده می‌شود؟

خیر. بسته به طراحی می‌تواند برای قرارگیری اطراف محور، پین یا سایر اجزای مجموعه نیز استفاده شود.

آیا شیم U شکل سفارشی تولید می‌شود؟

بله. طول، عرض، ضخامت، عرض دهانه، شعاع داخلی، سوراخ و سایر ابعاد می‌توانند طبق نقشه تعیین شوند.

شیم U شکل از چه جنسی ساخته می‌شود؟

می‌توان آن را از فولاد، استیل و در صورت تناسب با کاربرد، متریال‌های دیگری مانند آلومینیوم تولید کرد.

آیا شیم U شکل استیل هم تولید می‌شود؟

بله. برای کاربردهایی که مقاومت بهتر در برابر خوردگی موردنیاز است، می‌توان از گرید مناسب استنلس استیل استفاده کرد.

آیا شیم U شکل نیاز به خم‌کاری دارد؟

اگر شیم به‌صورت تخت و دارای برش U باشد، معمولاً نیازی به خم‌کاری ندارد. در صورت طراحی سه‌بعدی، خم‌کاری با پرس برک قابل بررسی است.

آیا شیم U شکل با لیزر ساخته می‌شود؟

بله. برای بسیاری از مدل‌های تخت، شکل قطعه و دهانه U را می‌توان با لیزر فایبر از ورق برش داد.

برای سفارش چه فایلی ارسال کنیم؟

برای مدل تخت، DXF یا DWG مناسب است. PDF اندازه‌گذاری‌شده نیز اطلاعات فنی لازم را مشخص می‌کند. برای مدل‌های سه‌بعدی، STEP یا STP قابل استفاده است.
