شیم استیل

در مونتاژ ماشین‌آلات و تجهیزات صنعتی، گاهی اختلاف بسیار کمی در فاصله یا ارتفاع قطعات می‌تواند باعث ایجاد لقی، عدم تراز یا قرارگیری نامناسب اجزا شود. شیم استیل برای همین نوع تنظیمات استفاده می‌شود.

شیم می‌تواند به صورت یک قطعه منفرد یا مجموعه‌ای از ورق‌های با ضخامت‌های مختلف تولید شود تا هنگام مونتاژ، امکان تنظیم دقیق‌تر فراهم شود.

مزیت مهم مدل استیل، مقاومت بهتر آن در برابر زنگ‌زدگی و خوردگی نسبت به فولاد معمولی است؛ به همین دلیل در تجهیزاتی که در معرض رطوبت، شست‌وشو یا شرایط محیطی سخت‌تر قرار دارند، انتخاب جنس استیل می‌تواند مناسب‌تر باشد.

گرید استیل نیز باید بر اساس شرایط واقعی کار انتخاب شود؛ برای مثال گریدهای 304 یا 316 در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرند، اما انتخاب نهایی به محیط و مشخصات فنی پروژه بستگی دارد.

شیم استیل چه تفاوتی با واشر استیل دارد؟

این دو قطعه ممکن است از نظر ظاهری شبیه باشند اما کاربردشان یکی نیست.

واشر استیل معمولاً زیر پیچ و مهره قرار می‌گیرد تا سطح تماس و توزیع نیرو را بهبود دهد.

اما شیم استیل بیشتر برای تنظیم مهندسی فاصله، ارتفاع، تراز و موقعیت قطعات استفاده می‌شود.

بنابراین اگر هدف شما اصلاح موقعیت یک قطعه در هنگام مونتاژ است، شیم انتخاب مناسب‌تری است.

کاربردهای شیم استیل

شیم استیل را می‌توان برای کاربردهای مختلفی تولید کرد، از جمله:

• تنظیم فاصله بین دو قطعه
• جبران لقی قطعات
• تنظیم ارتفاع قطعات
• تراز کردن اجزای ماشین‌آلات
• تنظیم موقعیت تجهیزات هنگام مونتاژ
• نصب و تنظیم موتور و تجهیزات مکانیکی
• تجهیزات پمپ و الکترومکانیکی
• فیکسچرها و تجهیزات مونتاژی
• ماشین‌آلات صنعتی
• تجهیزات تولیدی
• قطعاتی که در معرض رطوبت قرار دارند
• تجهیزات نیازمند شست‌وشوی مکرر، در صورت تناسب گرید استیل
• مجموعه‌های مکانیکی و صنعتی با نیاز به تنظیم دقیق

جنس و متریال

شیم استیل می‌تواند بر اساس کاربرد از ورق‌های استنلس استیل مناسب تولید شود.

جنس‌های قابل بررسی شامل:

• استیل 304
• استیل 316
• سایر گریدهای استنلس استیل طبق نیاز پروژه

انتخاب گرید استیل باید بر اساس شرایط محیطی، تماس با مواد، میزان خوردگی و الزامات فنی قطعه انجام شود.

در صورت نیاز می‌توان جنس و ضخامت دقیق را هنگام ثبت سفارش مشخص کرد.

ضخامت شیم استیل

یکی از مهم‌ترین پارامترها در شیم، ضخامت آن است.

ضخامت می‌تواند بر اساس میزان فاصله‌ای که باید اصلاح شود انتخاب شود. در صورت نیاز به تنظیم دقیق‌تر، امکان استفاده از چند شیم با ضخامت‌های متفاوت نیز وجود دارد.

ضخامت نهایی باید با توجه به:

• مقدار فاصله
• میزان لقی
• نیروی واردشده
• فضای نصب
• روش مونتاژ
• دقت موردنیاز

تعیین شود.

روش ساخت شیم استیل

برای تولید شیم استیل، ابتدا نقشه یا ابعاد موردنیاز قطعه بررسی می‌شود و سپس ورق استیل مناسب انتخاب می‌شود.

برش لیزر فایبر

در بسیاری از ضخامت‌ها و اشکال، برش لیزر فایبر امکان تولید دقیق شیم را فراهم می‌کند.

مزایای این روش:

• دقت مناسب در ابعاد
• اجرای سوراخ‌ها و شیارها
• امکان تولید اشکال پیچیده
• مناسب برای تولید تعداد کم تا تیراژ بالاتر
• قابلیت تولید قطعات طبق فایل CAD

ماشین‌کاری CNC

در صورت نیاز به ویژگی‌های خاص، تلرانس‌های دقیق‌تر یا عملیات تکمیلی، امکان بررسی ماشین‌کاری CNC نیز وجود دارد.

شکل‌های قابل تولید

شیم استیل محدود به شکل حلقه‌ای نیست و می‌تواند مطابق نیاز پروژه تولید شود.

نمونه‌ها:

• شیم گرد

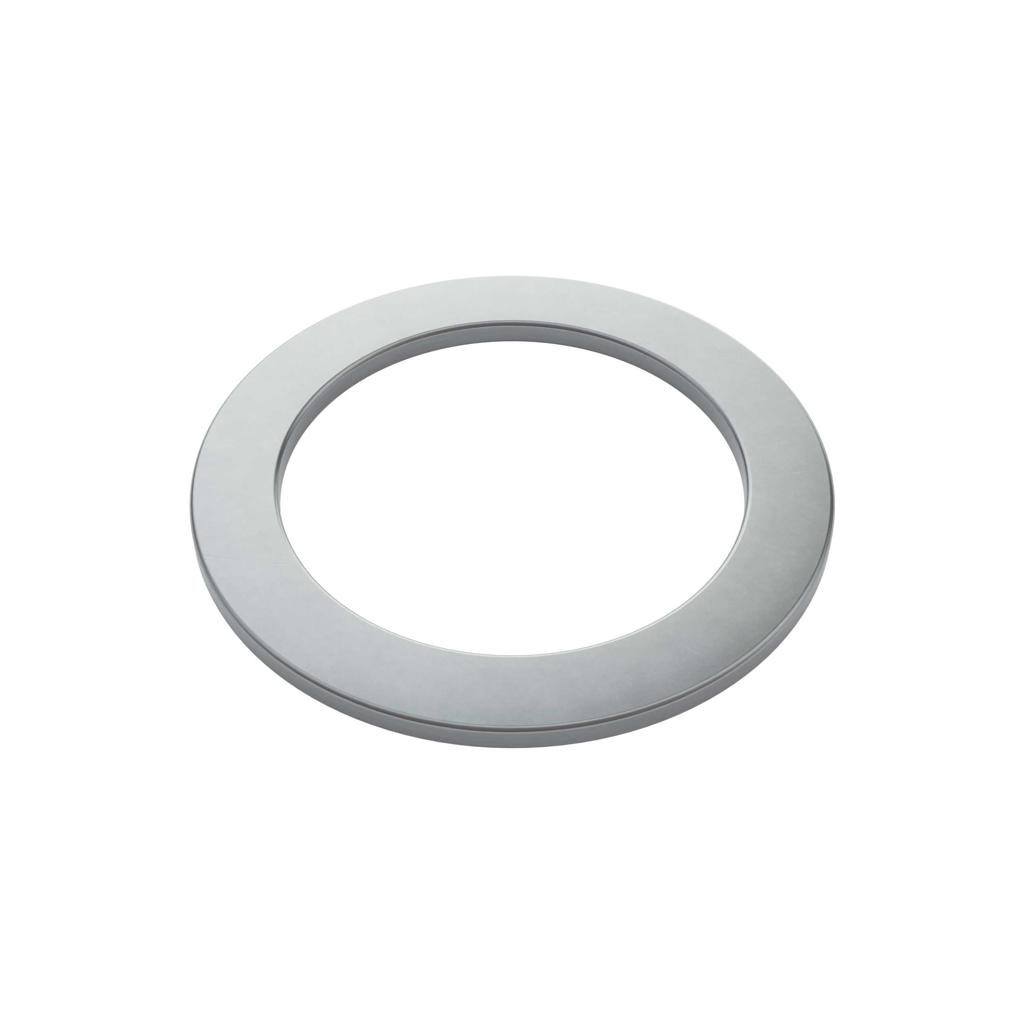

• شیم حلقه‌ای

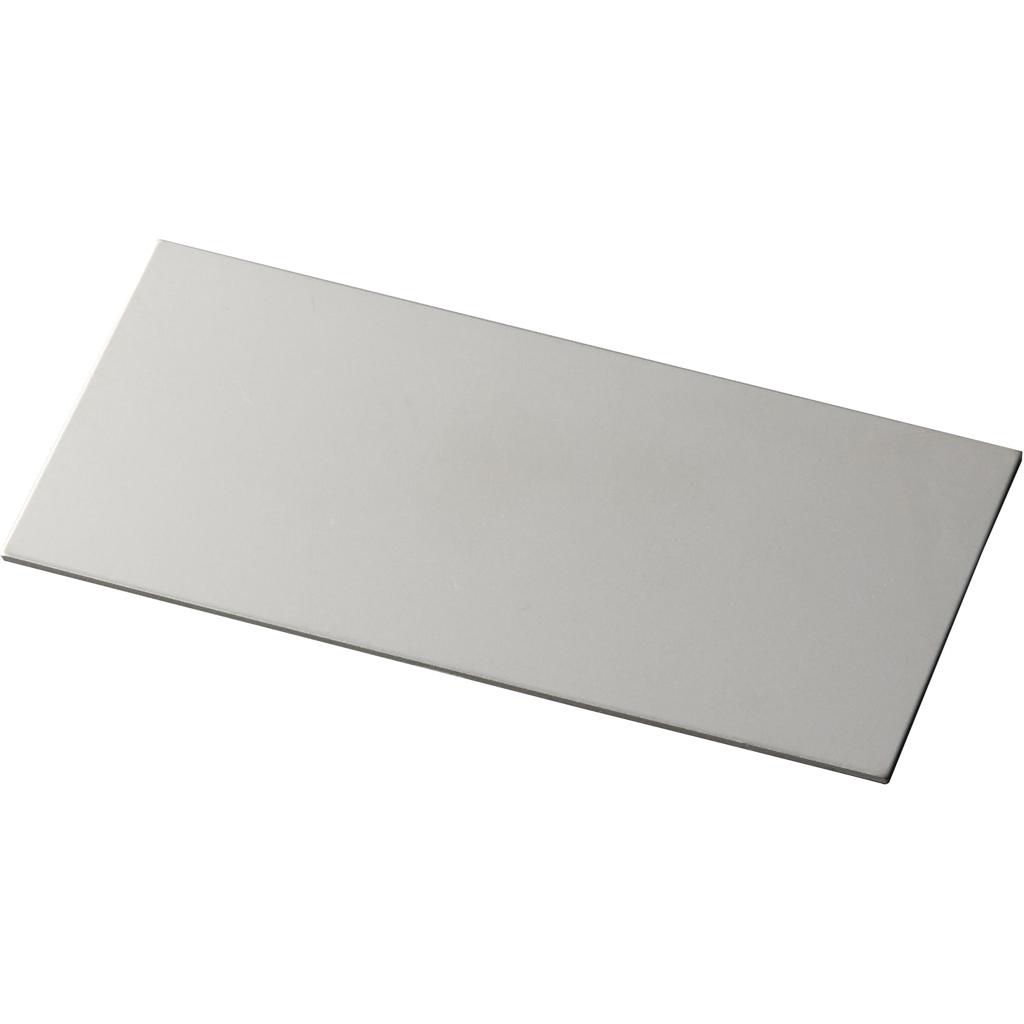

• شیم مستطیلی
• شیم مربعی
• شیم نواری
• شیم نیم‌دایره
• شیم U شکل
• شیم دارای سوراخ
• شیم دارای شیار
• شیم با چند سوراخ
• شیم با فرم هندسی اختصاصی
• شیم کاملاً سفارشی طبق نقشه

مزایای شیم استیل

• مقاومت مناسب در برابر خوردگی
• مناسب محیط‌های مرطوب‌تر نسبت به فولاد معمولی
• ظاهر تمیز و صنعتی
• امکان تولید در ضخامت‌های مختلف
• امکان تولید طبق نقشه
• مناسب تنظیم دقیق فاصله و لقی
• قابلیت اجرای سوراخ و شیار
• مناسب ماشین‌آلات و تجهیزات صنعتی
• امکان تولید تعداد کم یا تیراژ
• قابلیت ترکیب با سایر قطعات ساخته‌شده در پروژه

مشخصات فنی قابل سفارش

فایل مناسب برای سفارش

برای ساخت شیم استیل، ارسال یکی از موارد زیر می‌تواند کافی باشد:

فایل دوبعدی

• DXF
• DWG

برای قطعات برش لیزری، فایل DXF یکی از گزینه‌های مناسب برای تعیین دقیق شکل و ابعاد قطعه است.

نقشه فنی

• PDF دارای اندازه‌گذاری
• مشخص کردن ضخامت
• جنس و گرید استیل
• تلرانس‌های مهم
• تعداد موردنیاز

فایل سه‌بعدی

در صورت وجود فرم یا هندسه سه‌بعدی:

• STEP / STP
• IGES / IGS

بهتر است فایل همراه با نقشه یا مشخصات فنی ارائه شود تا جنس، ضخامت و تلرانس‌های موردنیاز به‌صورت دقیق مشخص باشند.

اطلاعات موردنیاز برای ثبت سفارش

برای استعلام و ساخت شیم استیل بهتر است این اطلاعات را ارسال کنید:

1. نقشه یا فایل قطعه
2. جنس و گرید استیل
3. ضخامت
4. ابعاد کلی
5. تعداد موردنیاز
6. تلرانس‌های مهم
7. کاربرد قطعه در صورت وجود الزامات خاص
8. هرگونه سوراخ، شیار یا فرم اختصاصی

مراحل سفارش

۱. ارسال نقشه یا فایل

فایل DXF، DWG، STEP یا PDF را ارسال کنید.

۲. بررسی فنی

ابعاد، ضخامت، جنس و روش ساخت بررسی می‌شود.

۳. اعلام قیمت

قیمت بر اساس جنس، ضخامت، ابعاد، تعداد و عملیات موردنیاز تعیین می‌شود.

۴. تولید

قطعه با روش مناسب، از جمله برش لیزر فایبر، تولید می‌شود.

۵. کنترل و تحویل

قطعات از نظر ابعاد و مشخصات سفارش بررسی و آماده تحویل می‌شوند.

سوالات متداول

شیم استیل برای چه کاری استفاده می‌شود؟

برای تنظیم فاصله، ارتفاع، تراز، لقی و موقعیت قطعات در هنگام مونتاژ ماشین‌آلات و تجهیزات.

آیا شیم استیل را می‌توان در ابعاد سفارشی ساخت؟

بله. شکل، ابعاد، سوراخ‌ها، شیارها و ضخامت شیم می‌تواند مطابق نقشه و نیاز پروژه تعیین شود.

شیم استیل بهتر است یا شیم فولادی؟

انتخاب جنس به کاربرد بستگی دارد. استیل در شرایطی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌تواند گزینه مناسبی باشد؛ در حالی که برای بسیاری از کاربردهای عمومی، فولاد نیز قابل استفاده است.

آیا شیم استیل فقط به شکل حلقه‌ای تولید می‌شود؟

خیر. شیم می‌تواند گرد، مستطیلی، مربعی، نواری، U شکل، سوراخ‌دار، شیاردار یا کاملاً سفارشی باشد.

آیا امکان تولید شیم استیل نازک وجود دارد؟

بسته به گرید، ضخامت ورق و هندسه قطعه، امکان تولید شیم‌های نازک وجود دارد و روش ساخت بر اساس مشخصات قطعه انتخاب می‌شود.

آیا می‌توان شیم استیل را با چند ضخامت مختلف سفارش داد؟

بله. برای برخی کاربردهای تنظیمی، می‌توان مجموعه‌ای از شیم‌ها با ضخامت‌های مختلف تولید کرد تا امکان تنظیم مرحله‌ای فراهم شود.

آیا شیم استیل ضدزنگ است؟

استیل‌های زنگ‌نزن مقاومت خوبی در برابر خوردگی دارند، اما میزان مقاومت به گرید استیل و شرایط محیطی بستگی دارد. بنابراین انتخاب گرید مناسب اهمیت زیادی دارد.

برای سفارش شیم استیل چه فایلی ارسال کنم؟

DXF و DWG برای هندسه دوبعدی مناسب هستند. برای مدل سه‌بعدی می‌توان STEP یا IGES ارسال کرد و PDF اندازه‌گذاری‌شده نیز برای مشخصات فنی و تلرانس‌ها بسیار مفید است.
